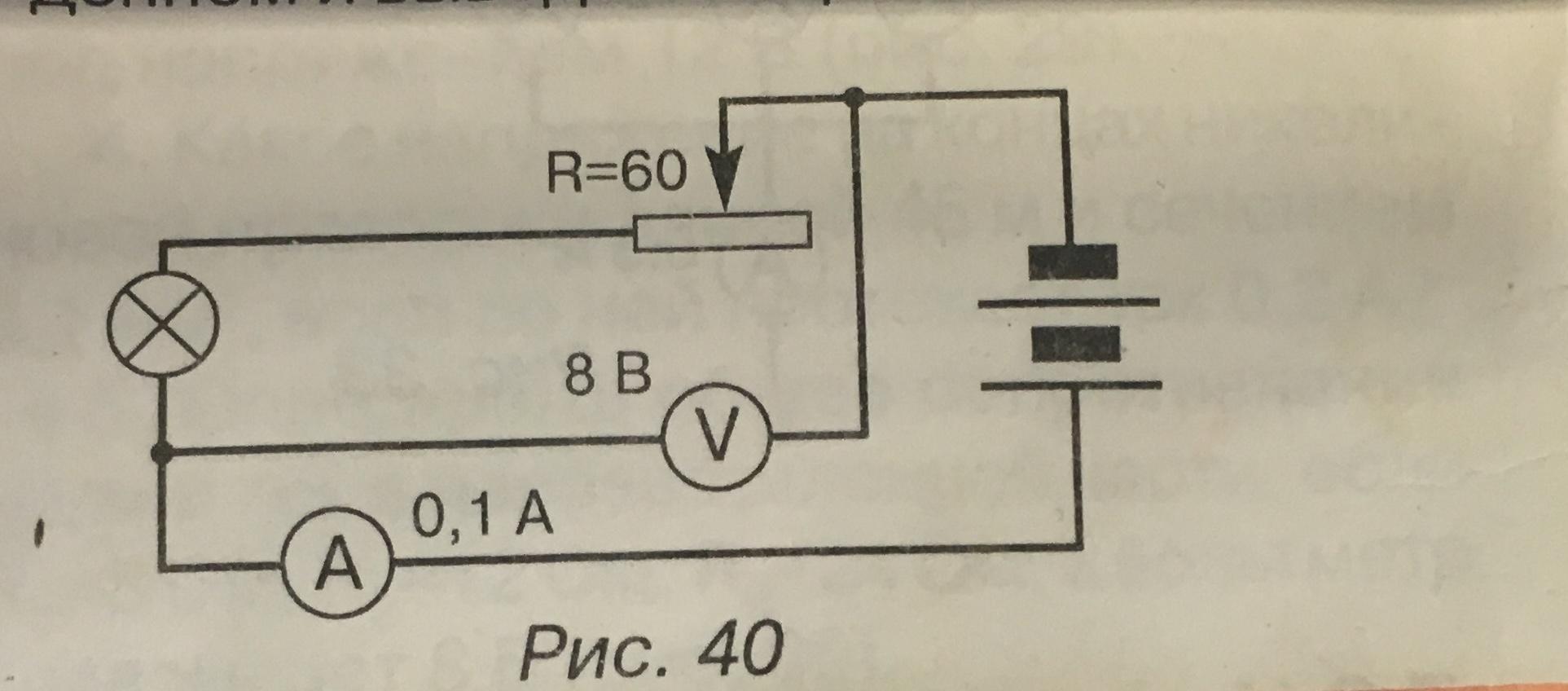

помогите пожалуйста решить задачу! рис 40, нужно найти U и R лампочки

Ответ:

Rл=20 Ом

Uл=2 Вольта

Объяснение:

последовательное соединение

I=I1=I2=0.1 A

Rob=U/I=8/0.1=80 Ом

Rob=Rл+R

Сопротивление лампы

Rл=Rob-R=80-60=20 Ом

Напряжение на лампе

Uл=I*Rл=0.1*20=2 Вольта

Соединение лампочки и переменного резистора - последовательное.

Вольтметр показывает общее напряжение источника тока.

Сила тока в цепи:  I = I₁ = I₂

Напряжение на источнике тока равно сумме напряжений на каждой нагрузке:   U = U₁ + U₂

Общее сопротивление цепи:   R = R₁ + R₂ = U/I = 8 : 0,1 = 80 (Ом)

Тогда сопротивление лампочки:  R₂ = R - R₁ = 80 - 60 = 20 (Ом)

Напряжение на лампочке:  U₂ = I · R₂ = 0,1 · 20 = 2 (B)

Ответ: 2 В; 20 Ом.
