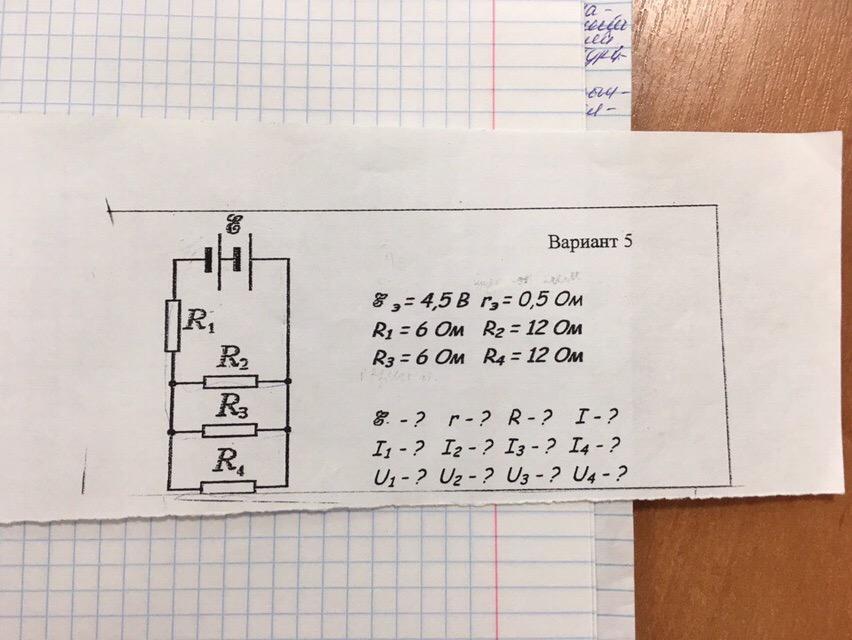

Расчёт цепи постоянного тока. Ребят, очень вас прошу , помогите решить пожалуйста. Буду благодарна)

Ответ:

Объяснение:

E=2*Eэ=2*4,5=9 B

r=2*rэ=2*0.5=1 Ом

R24=R2*R4/(R2+R4)=12/2=6 Ом

R234=R24*R3/(R24+R3)=6/2=3 Ом

R=R1+R234=6+3=9 Ом

I=I1=E/(R+r)=9/(9+1)=0.9 A

U=I*R=0.9*9=8.1 B

U1=I1*R1=0.6*6=5.4 B

U2=U3=U4=I*R234=0.9*3=2.7 B

I2=I4=U2/R2=2.7/12=0.225 A  (сопротивления одинаковые)

I3=U3/R3=2.7/6=0.45 A

=====================================
