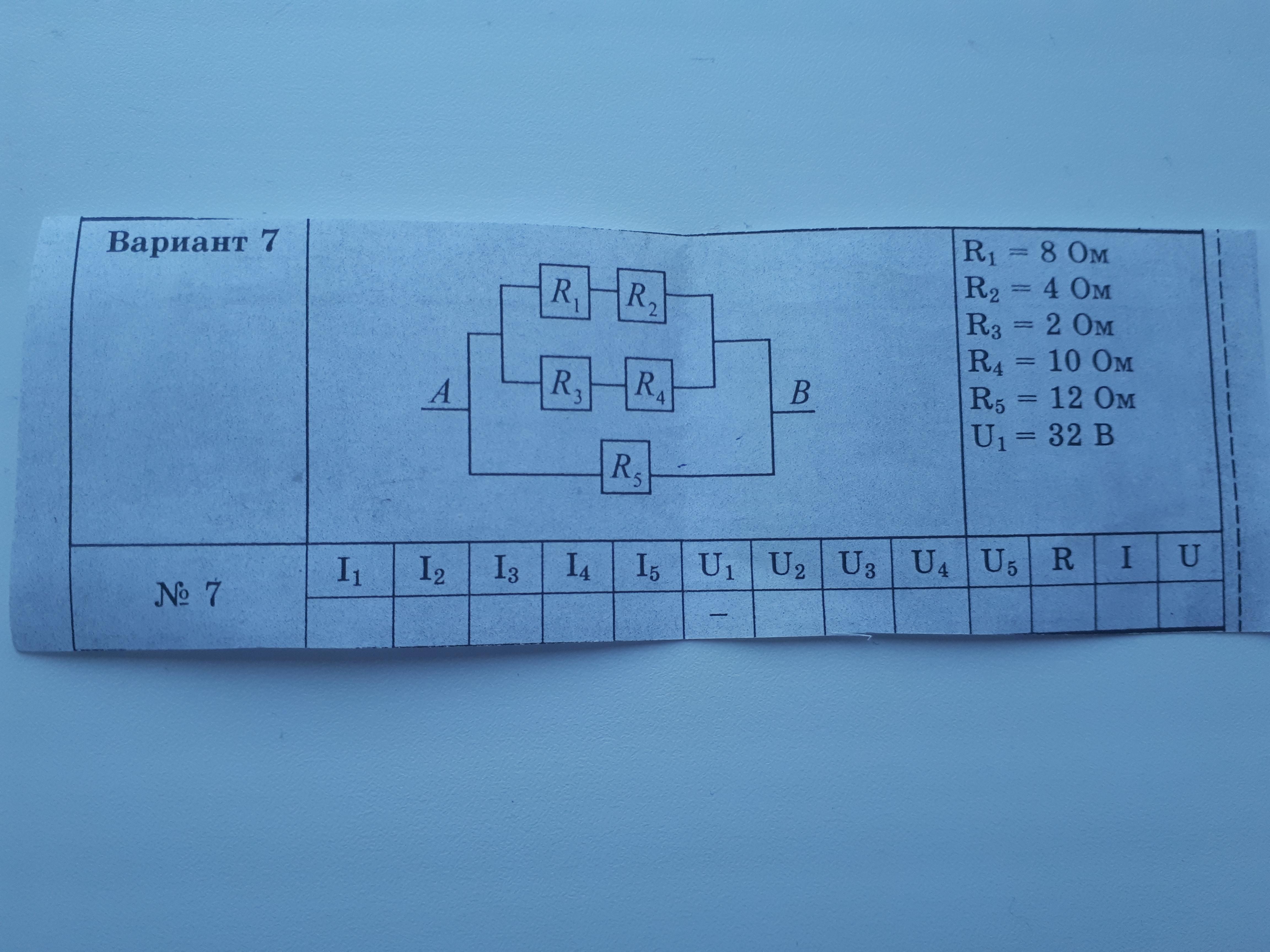

Исходя из схемы и значений величин справа, заполните нижнюю таблицу.

Ответ:

Объяснение:

I₁=I₂=U₁/R₁=32/8=4 A

U₂=I₂*R₂=4*4=16 B

U=U₁+U₂=32+16=48 B

I₃=I₄=U/(R₃+R₄)=48/(2+10)=48/12=4 A

U₃=I₃*R₃=4*2=8 B

U₄=I₄*R₄=4*10=40 B

U₅=U=48 B

I₅=U₅/R₅=48/12=4 A

I=I₁+I₃+I₅=4+4+4=12 A

R=U/I=48/12=4 Ом

Соединение проводников смешанное (параллельно-последовательное).

Сопротивления R₁ и R₂ соединены последовательно:

               R₁₂ = R₁ + R₂ = 8 + 4 = 12 (Ом)

Сопротивления R₃ и R₄ соединены последовательно:

               R₃₄ = R₃ + R₄ = 2 + 10 = 12 (Ом)

Группы сопротивлений R₁₂, R₃₄ и R₅ соединены параллельно:

               1/R = 1/R₁₂ + 1/R₃₄ + 1/R₅ = 1/12 + 1/12 + 1/12 = 1/4

Обшее сопротивление цепи:

               R = 4 (Ом)

Ток через R₁ и R₂:

               I₁ = I₂ = U₁/R₁ = 32 : 8 = 4 (A)

Напряжение в цепи:

              U(ab) = U₁₂ = U₃₄ = U₅ = I₁R₁₂ = 4 · 12 = 48 (B)

Ток через R₃ и R₄:

               I₃ = I₄ = U₃₄/R₃₄ = 48 : 12 = 4 (A)

Ток через R₅:

               I₅ = U₅/R₅ = 48 : 12 = 4 (A)

Общий ток в цепи:

               I = I₁₂ + I₃₄ + I₅ = 4 + 4 + 4 = 12 (A)

Напряжение на R₂:

               U₂ = I₁₂R₂ = 4 · 4 = 16 (В)

Напряжение на R₃:

               U₃ = I₃₄R₃ = 4 · 2 = 8 (B)

Напряжение на R₄:

               U₄ = I₃₄R₄ = 4 · 10 = 40 (B)
