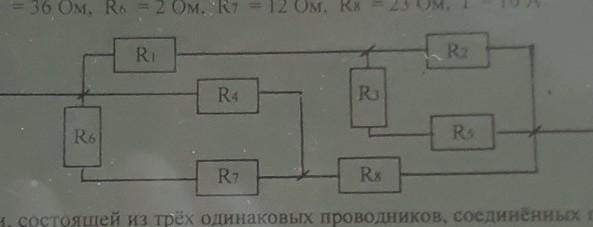

Определите общее сопротивление цепи и напряжение если R1= 8 Ом, R2 = 44 Ом, R3=8ом
R4 = 14 Ом, R5 = 36 Ом, R6 = 2 Ом, R7 = 12 Ом, R8 = 23 Ом, I = 10 А.
​

Ответ:

Объяснение:

Rn=R5+R7=36+12=48om, R6║Rn=2*48/2+48=1.92om +R8=24.92om,

Rm=R3+R4=8+14=22om, R2║Rm=44*22/44+22=14.66 +R1=22.66om,имеем два резистора соединённых паралельно Rобщ=24.92*22.66/24.92+22.66=11.86ом
