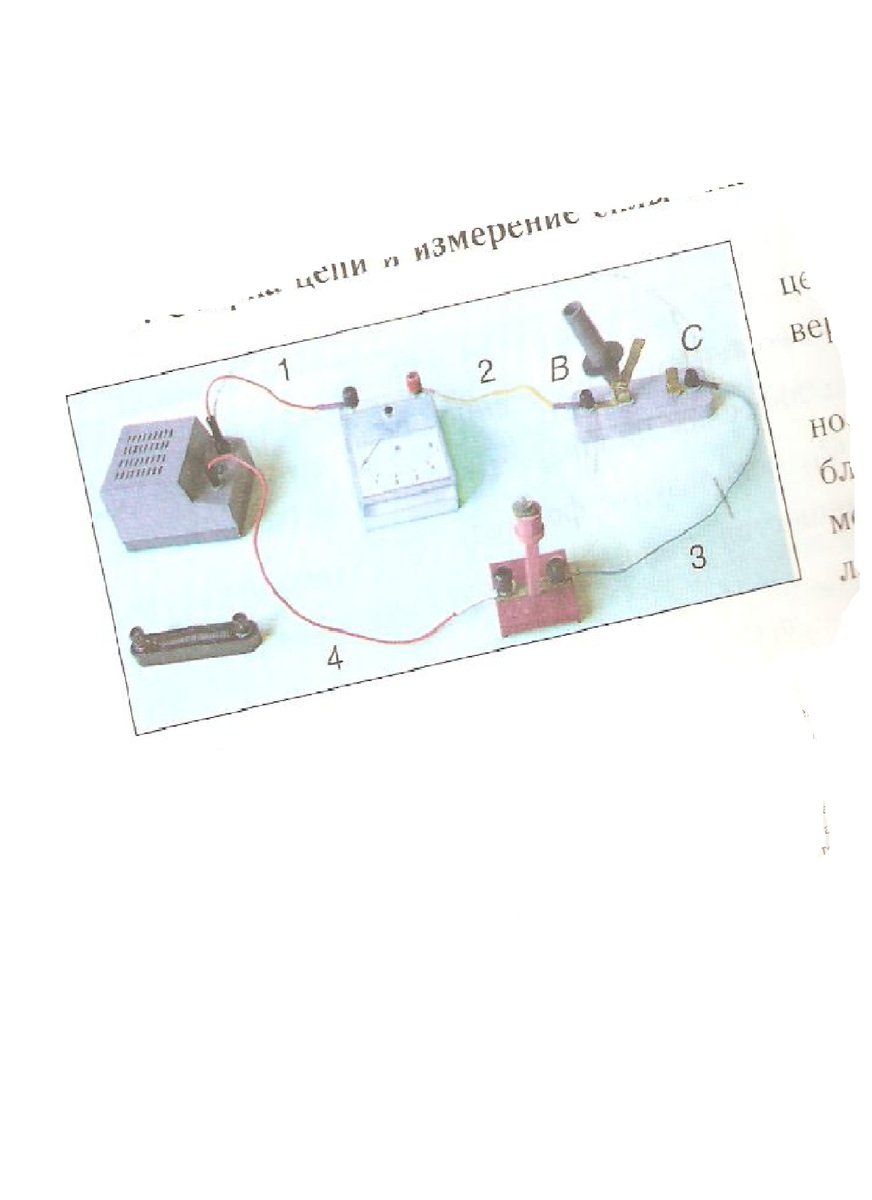

Перенесите провод 3 с клеммы С ключа на клемму B. Освободившуюся клемму ключаа соедините дополнительным проводом с клеммой "+" источника. Включив цепь, обьясните, как и почему влияет положения ключа на режим работы лампы и амперметра?

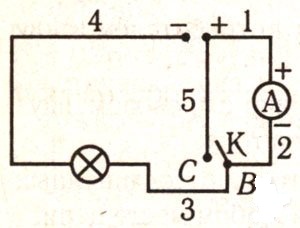

Если провод 3 перенести с клеммы С ключа на клемму В, а клемму С соединить дополнительным проводом с "+" источника, то получим новую цепь, схема которой приведена на рисунке. При незамкнутом ключе ток идет по контуру 1—2—3—4, накал лампы остается практически таким же, как и до изменения цепи, так как сопротивлением ключа можно пренебречь.А если ключ замкнуть, то ток пойдет по контуру 5—3—4 (сопротивление провода 5 считаем равным нулю). В силу того, что сопротивление амперметра намного меньше сопротивления лампы, его присутствие или отсутствие в цепи практически не влияет на накал лампы. Следовательно, при любом положении ключа накал лампы должен быть практически одинаковым.
