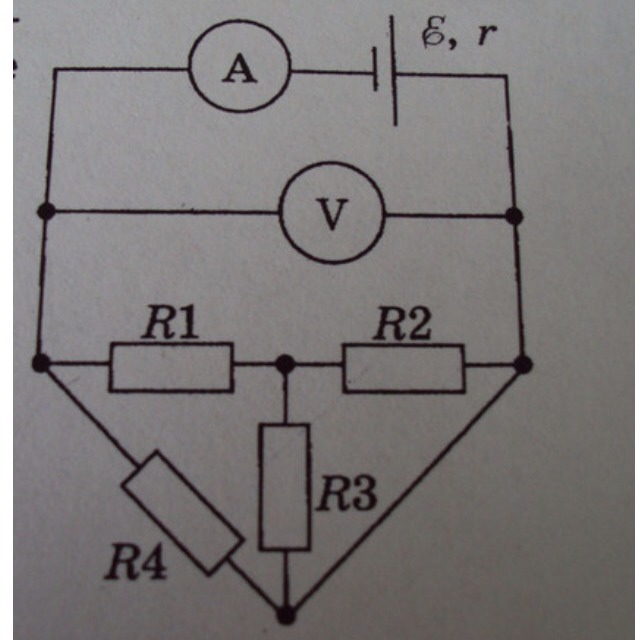

Каковы показания амперметра и вольтметра,включенных в схему,изображенную на рисунке 130,если ЭДС источника Е=7,5 В, его внeтренне сопротивление r= 0,5 Ом, R1=1,8 Ом,R2= 2 Ом,R3= 3Ом,R4=6 Ом? Найдите силу тока и напряжение для каждого из резисторов

даноЕ=7,5 В,  r= 0,5 Ом, R1=1,8 Ом,R2= 2 Ом,R3= 3Ом,R4=6 ОмнайтиI1 I2 I3 I4U1 U2 U3 U4решениеR2 || R31/R23 =1/R2 +1/R3 = 1/2 +1/3 = 5/6 ; R23 = 6/5 = 1.2 ОмR123 = R1+R23 = 1.8+1.2 = 3 ОмR123 || R41/R = 1/R123 + 1/R4 = 1/3 + 1/6 =3/6 = 1/2  ; R = 2 ОмI = E / (R+r) = 7.5 / (2+0.5) = 7.5/2.5 = 3 AU = R*I = 2*3 = 6 BU123 = U4 = U = 6 BI4 = U4/R4 =6/6 = 1 AI1 = I123 = U123/R123 = 6/3 =2 AU1 = I1*R1 = 2*1.8 =3.6 BU2=U3 = U123 -U1 =6 - 3.6 = 2.4 BI2 =U2/R2 = 2.4/2 =1.2 AI3 =U3/R3 = 2.4/3 =0.8 Aответ I1=2A I2=1.2A I3=0.8AI4=1AU1=3.6B U2= U3=2.4B U4=6B
