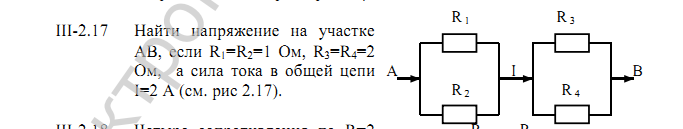

Найти напряжение на участке АВ,если R1=R2=1 Ом,R3=R4=2 Ом,а сила тока в общей цепи равна I= 2 A

Считаем сопротивление параллельно соединения R1 + R2:1/R3 = 1/R1 + 1/R2 = 1/1 + 1/1 = 2.R5 = 1/2 ОмСчитаем сопротивление параллельно соединения R3 + R4:1/R5 = 1/R3 + 1/R4 = 1/2 + 1/2 = 1.R6 = 1 ОмСчитаем сопротивление последовательного соединения R5 + R6:R7 = R5 + R6 = 1.5 ОмНаходим напряжение:I = U/R.U = I*R = 2 * 1.5 = 3 В
