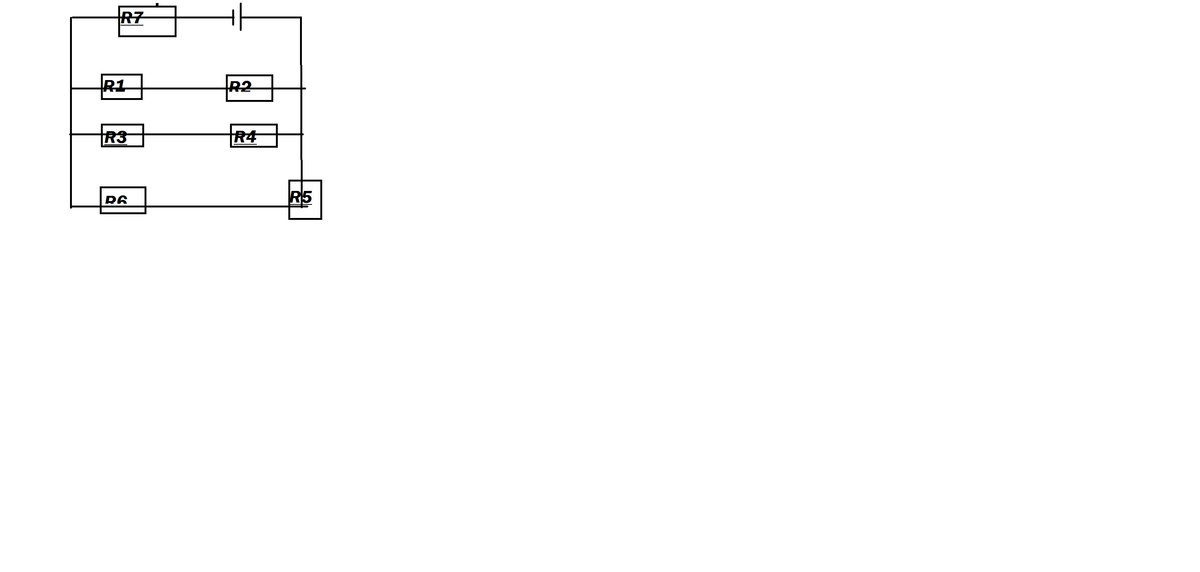

Дано:
R1=30ом
R2=30ом
R3=30ом
R4=30ом
R5=30ом
R6=30ом
R7=30ом
Uобщ=15В
Найти
Y1(сила тока);Y2;Y3;Y4;Y5;Y6;Y7;U1(напряжение);U2;U3;U4;U5;U6;U7;Rобщ(сопротивление)

 Итак мы должны рассмотреть 2 вида соединений последовательное и параллельное:R1,R2 соединены последовательно,пользуясь правилом последовательного соединения получаем:R1-2=R1+R2=60oм,аналогично считается для участков 3-4,5-6.Теперь посчитаем общее сопротивление цепи,уже по правилу параллельного,так как эти участки параллельны 1-2,3-4,5-6    1/Rобщ=1/R1-2+1/R3-4+1/R5-6=12омЗная общее напряжение найдем общую силу тока,по закону Ома:Yобщ=Uoбщ/Rобщ=1,25Найдем напряжение и силу тока для каждого участка: Uобщ=U1-2=U3-4=U5-6=15BU1-2=15B пользуясь правилом послед.соедин:U1=U2=7,5,зная сопротивление находимY1=U1/R1=0,25ом. Резисторы 1,2,3,4,5,6 одинаковы поэтому:U1=U2=U3=U4=U5=U6=7,5В...R1=R2=R3=R4=R5=R6=30Ом...Y1=Y3=Y4=Y5=Y6=0,25A Найдем все для U7=15,R7=30,по закону ома Y7=U7/R7=0,5A
