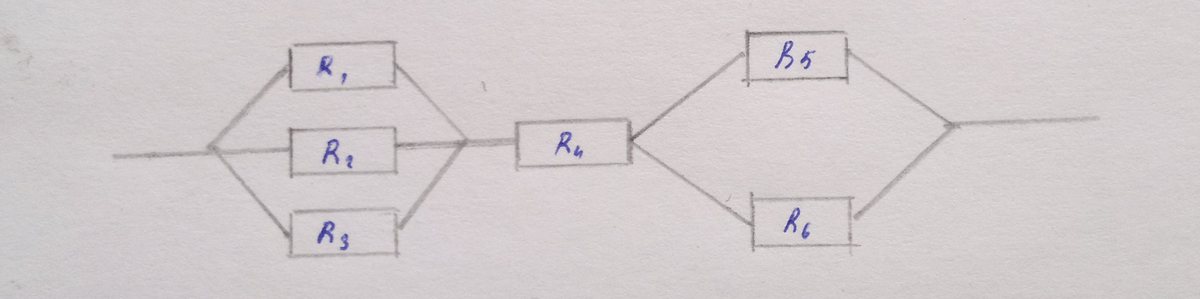

• Потребители электрической энергии соединены так как показано на рисунке
    определите Rэкв в этом случае если R1=R2=R3=12ом,R4=4Ом, R5=R6=40Ом

    question img

Ответы 1

  • R1, R2, R3  соединены параллельно, значит их можно заменить одним проводником с R71/R7=1/R1+1/R2+1/R3=1/12+1/12+1/12= 3/12следовательно R7=12/3=4 ОмR5, R6 Тоже параллельно, заменим их на R81/R8=1/R5+1/R6=1/40+1/40=2/40следовательно R8=20 ОмТеперь получилась цепь из R7, R8 и R4, которые соединены последовательно и мы можем их заменить одним R эквив = R7+R8+R4=4+20+4=28 Ом
    • Автор:

      gaven
    • 6 лет назад
    • 0
