  • Помогите мне бестолковой определить:
     1) общую электроёмкость батареи конденсаторов
     2) заряд батареи конденсаторов
     3) энергию, накопленную батареей конденсаторов
    если:
     С1=400 мкФ
     С2=190 мкФ
     С3=700 мкФ
     С4=300 мкФ
     U=200В

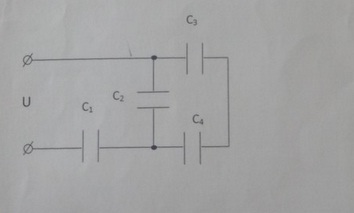

    Схема батареи конденсаторов во вложении:

    Очень прошу, с подробными объяснениями — нужно разобраться в пропущенном материале...

    question img

Ответы 1

  • Конденсаторы 3 и 4 соединены последовательно, след-но,  \frac{1}{C_{34} } = \frac{1}{C_{3} } + \frac{1}{C_{4} } ⇒C34=210мкФq_{3}=q_{4} Конденсатор 2 подключен к конденсаторам 3 и 4  параллельно, след-но, C_{234} =C_{2} + C_{34} =400мкФq_{234} =q_{3} +q_{2} Конденсатор 1 подключен с конденсаторами 2, 3, 4 последовательно, след-но,  \frac{1}{C_{1234} } = \frac{1}{C_{1} } + \frac{1}{C_{234} } ⇒C1234=200мкФq_{1234} = q_{234} =q_{3} +q_{2} Энергия батареи конденсаторов:E= \frac{C_{1234}U^{2} }{2} =4джC= \frac{q}{U}  ⇒U= \frac{q}{C} Подставляем это в формулу выше и получаемE= \frac{q^{2} }{2C} ⇒q= \sqrt{2EC} = 40мКл
