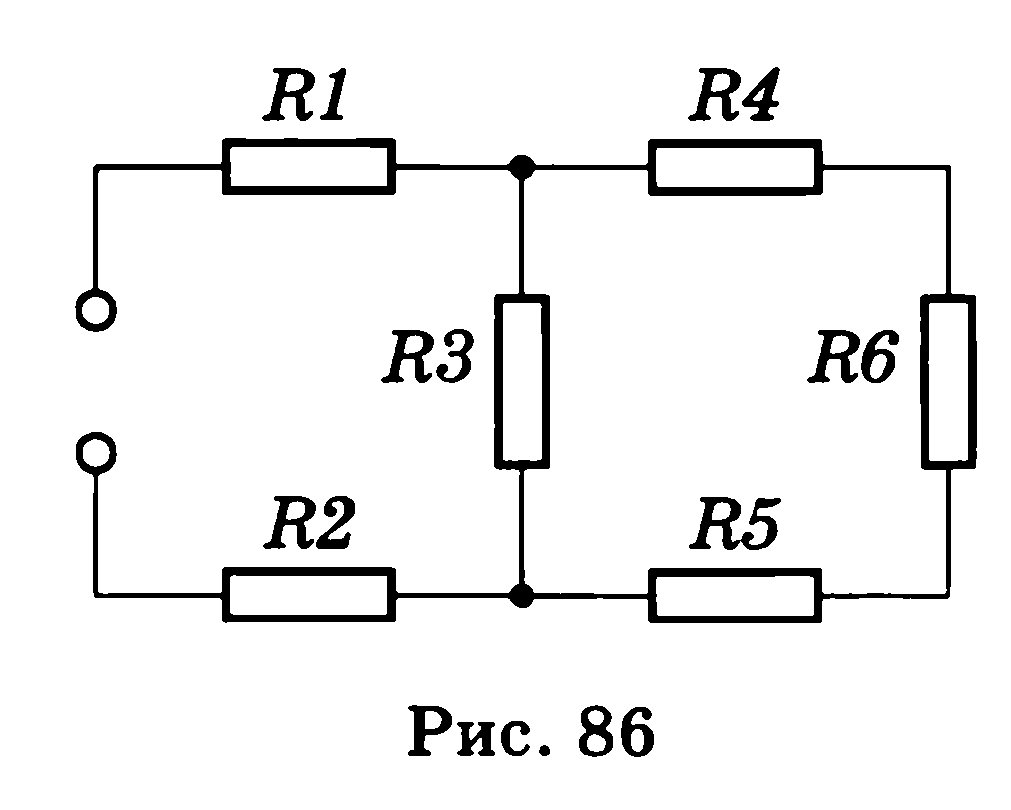

  • Решите пожалуйста!!! Срочно надо!! В цепь подано напряжение 100 В. Сопротивление каждого резистора равно 21 Ом. Найти общее сопротивление цепи, а также распределение токов и напряжений.

    question img

Ответы 1

  • Схема, приведенная в условии, равносильна той, что на прикрепленном рисунке (я перерисовала ее в основном для собственного удобства).Итак, сопротивление на участке I равно сумме сопротивлений резисторов №4, №6 и №5. То есть,  R_{I}  = 21*3 = 63 Ом. Высчитаем сопротивление на участке II: \frac{1}{ R_{II} } = \frac{1}{ R_{3} } + \frac{1}{ R_{I} } = \frac{1}{21} + \frac{1}{63} R_{II}  = 5.25 Ом.И общее сопротивление цепи:  R = R_{1} + R_{II} + R_{2} = 21 + 5.25 + 21 = 47.25 ОмПо закону Ома U = IR, так что ток в цепи, и, в частности, на резисторах номер 1 и номер 2 равен  \frac{U}{R} = 2А. На участке II ток разделяется между участком I и резистором R_{3}  пропорционально сопротивлениям этих участков цепи. I_{I} + I_{ R_{3} } = IПоскольку напряжение при параллельном подключении одинаковое, запишем: I_{I} * R_{I} = I_{ R_{3} } * R_{3} Из этих двух уравнений получим  I_{ R_{3} } = 1.5 A ,  I_{I} = I_{4} = I_{6} = I_{5} = 0.5 A
    answer img
