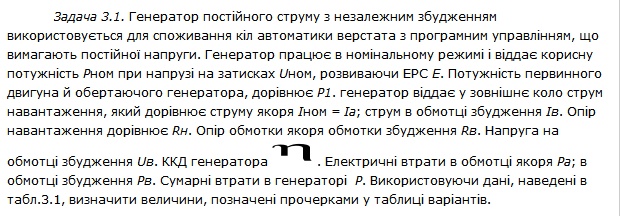

Генератор постоянного тока с независимым возбуждением используется для потребления кругов автоматики станка с программным управлением, требующих постоянного напряжения. Генератор работает в номинальном режиме и отдает полезную мощность Рном при напряжении на зажимах Uном, развивая ЭДС Е. Мощность первичного двигателя и крутящего генератора, равна Р1. генератор отдает во внешнюю круг ток нагрузки, который равен току якоря Ином = Иа; ток в обмотке возбуждения Ив. Сопротивление нагрузки равна Rн. Сопротивление обмотки якоря обмотки возбуждения Rв. Напряжение на обмотке возбуждения Uв. КПД генератора 0x01 graphic. Электрические потери в обмотке якоря Ра; в обмотке возбуждения Рв. Суммарные потери в генераторе? Р. Используя данные, приведенные в табл.3.1, определить величины, отмечены прочерками в таблице вариантов.


дано
Рном2, кВт -?
Uном, В - 230
Е, В - ?
Р1, кВт  -40
Iном, А - ?
Rн, Ом - ?
Rа, Ом -0,07
Rв, Ом - 100
Uв, В - ?
ηном - ?
Ра, Вт - ?
Рв, Вт - 132
ΣР, кВт - 5
Iв, А - 2,3

Uв=Iв*Rв=2,3*100 = 230  ВРа=sum(P)-Pb=5000-132=4868 Вт = I^2a*RaIa=корень(Pa/Ra) = корень(4868/0,07) = 263,7098 АE=Ia*Ra+Unom= 248,4597 ВPnom2=Inom*Unom=263,7098*230= 60653,25 Вт= 60,653 кВтRnom=Unom/Inom=230/263,7098 = 0,872171 ОмРэм=E*Ia=248,4597*263,7098= 65521,26 Вткпд = Pnom2/Рэм=60653,25/65521,26 = 0,925703
