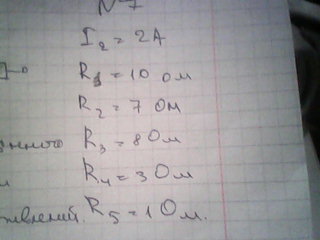

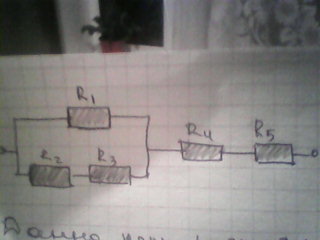

  • данна цепь постоянного тока со смешенным соединением сопротивлений. Определить Rэкв,ток и напряжение на каждом сопротивлении и их общие значения.



    question img
    question img

Ответы 1

  • Rэкв=R1(R2+R3)/(R1+R2+R3)+R4+R5=10(7+8)/(10+7+8)+3+1=10 Ом

    I2=2A

    I3=I2=2A

    U1=U23=I2*(R2+R3)=2*(7+8)=30 B

    I1=U1/R1= 30/10= 3A

    I4=I5=I1+I2= 3+2 = 5A

    U2=I2*R2=2*7=14 B

    U3=I3*R3=2*8=16B

    U4=I4*R4=5*3=15B

    U5=I5*R5=5*1=5B
