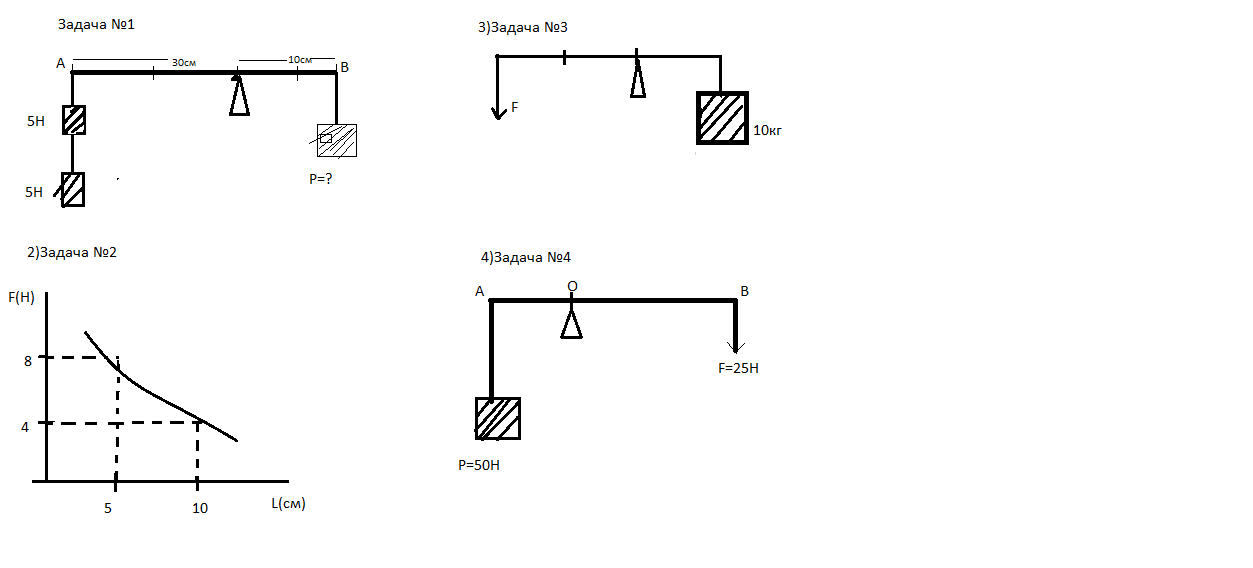

1)Задача №1 В точку А рычага,подвешено 2 тела по 5Н,чтобы рычаг был в состоянии рвновесия какова величина Р=?(рисунок первый во вложении) 2)Задача №2 На рисунке дан график зависимости силы от плеча при постоянном силы момента.Найти силу момента(рисунок 2 во вложении) 3)Задача №3 Чтобы рычаг находился в состоянии равновесия,какова должна быть мдуль силы F?(рисунок 3 во вложении) 4)Задача №3 Меньшее плечо рычага 50см,рычаг находится в состоянии равновесия.Найти длину рычага АВ(рисунок 4 во вложении)

1) условие равновесия   2*5Н * 30 см = Р*10см

   Р=2*5Н * 30 см /10см= 30 Н

2) M=F*L  берем значения по графику

    сила момента М=8*5=4*10 = 40 Н*см

3) правое плечо = х  (масса кг   и сила Н  - это не одно и тоже)

    левое плечо в два раза больше =2х

    груз массой 10 кг дает силу M*g=10*10=100 H

    условие равновесия

    F*2x = mg*x

    F=10*10/2= 50 Н

4) плечо АО=50 см

    условие равновесия

    Р*АО =F*OB

    ОВ = Р*АО /F = 50Н*50см/25Н=100см

    АВ=50+100=150 см
