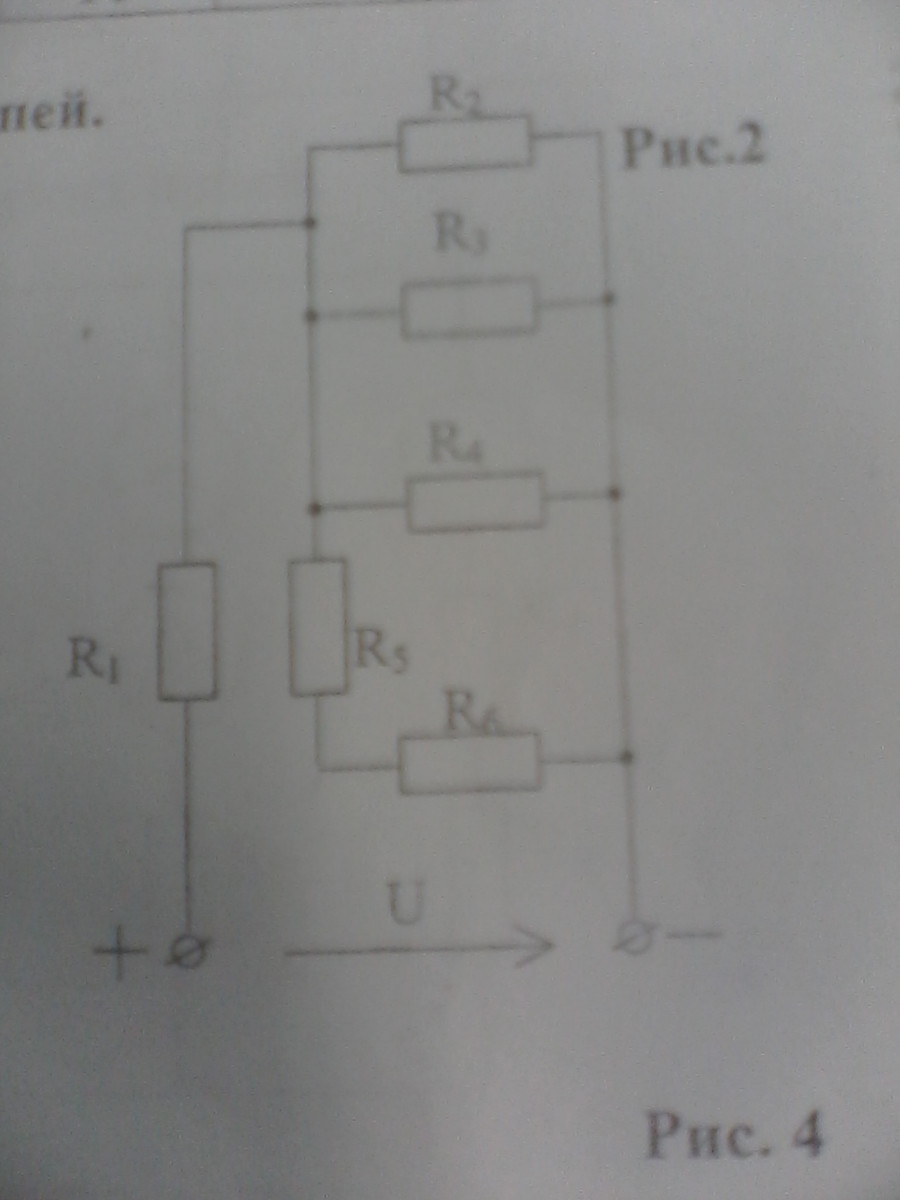

Задание. в таблице согласно номеру варианта задана электрическая схема. величины сопротивлений резисторов и один из параметров (ток или напряжение) заданы в той же таблице.
Определите эквивалентное сопротивление цепи а также допустимую Мощность теплового рассеивания Р для каждого резистора, которую необходимо учитывать при подбор соответствуют их резисторов.
R1-4
R2-2
R3-6
R4-4
R5-10
R6-2
U5=18B

Сопротивление пары R2 и R3 равно 2*6/8 = 12/8 = 6/4 Ома = 1,5 ОмСопротивление пары R4 и (R5 + R6 = 16 Oм) равно 4*16/20 = 3,2 ОмСопротивление всей параллельной цепи равно1,5*3,2/4,7 = 1,02 ОмСопротивление всей цепи равноRэкв = 4 + 1,02 = 5,02 ОмПолный ток равенU/Rэкв = 18/5,02 = 3,6 АМощность на резисторе R1W1 = 3.6²4 = 51 ВтПадение напряжения на параллельной цепиU₅₆ = 18 - 3.6*4 = 3.6 ВW2 = 3.6²/2 = 6.5 ВтW3 = 3.6²/6 = 2.2 ВтW4 = 3.6²/4 = 3.3 ВтТок в цепи R5R6i₅₆ = U₅₆/(R5 + R6) = 3.6/16 = 0.225 АW5 = 0.225²10 = 0.51 ВтW6 = 0.225²6 = 0.3 ВтРекомендуется выбрать резисторы с максимальной мощностью с запасом порядка 50 - 100 процентов от расчётной.
