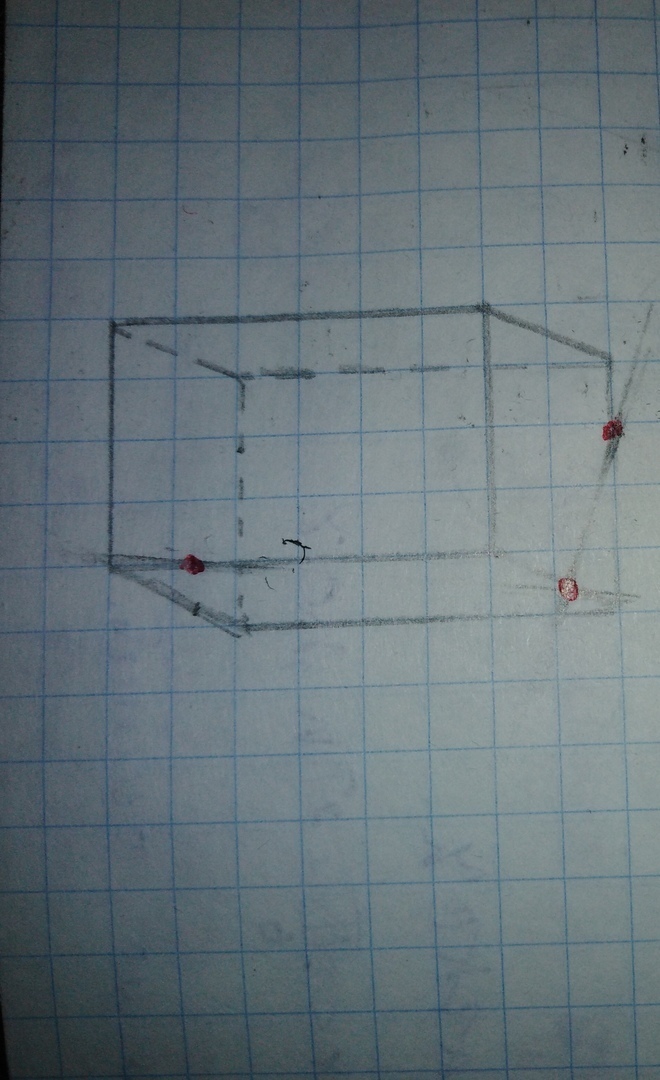

• помогите построить сечение по трём заданным точкам?

    question img

Ответы 1

  • Я "перевернула" чертеж, чтобы верхнее основание было видимым.Точки  М, К и Т - данные точки.

    Соединяем точки, лежащие в одной грани: МК и КТ - отрезки сечения.

    Прямая МК лежит в плоскости верхней грани и пересекает прямую В₁С₁ в точке Х₁, а прямую С₁₁D₁ в точке Х₃.

    Точки Х₁ и Т лежат в плоскости грани ВВ₁С₁С. Проводим прямую Х₁Т.  Она пересекает ребро ВС в точке Р.

    РТ - отрезок сечения.

    Прямая КТ лежит в плоскости грани АА₁В₁В и пересекает прямую АВ в точке Х₂.

    Точки Х₂ и Р лежит в плоскости нижнего основания. Проводим прямую Х₂Р. Она пересечет прямую CD в точке Е.

    РЕ - отрезок сечения.

    Точки Х₃ и Е лежат в плоскости боковой грани CC₁D₁D.  Проведем прямую Х₃Е. Она пересечет ребро DD₁ в точке Н.

    МКТРЕН - искомое сечение.

    answer img
    • Автор:

      brock
    • 6 лет назад
