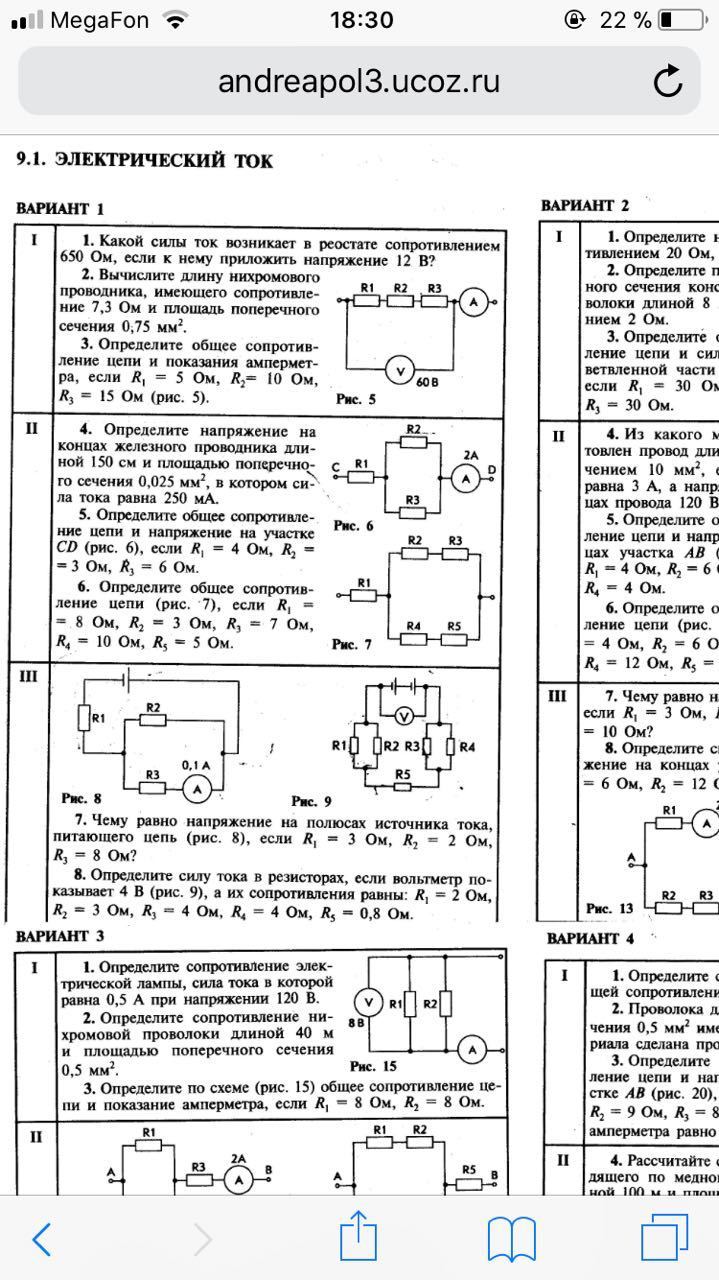

чему равно напряжение на полюсах источника тока, питающего цепь, рис 8, если R1 =3 Oм, R2=2 Ом,R3=8Ом(задание 7 )
заранее спасибо

Ангелина, вы забыли одну вещь. В параллельном соединении проводников Iобщее = Iпервое +Iвторое, значит ток в цепи никак не может быть равен 0,1А. Все правильно, сопротивление в цепи = 4,6 Ом. Логически можно вывести и ток, так как R2 > R3 в 4 раза, то и I2 > I1 в 4 раза, то есть 0,4А. Отсюда, 4,6 Ом * (0,1А+0,4А) = 2,3 В.

I=u/Rз значить U=I*RзПолучаеться резисторы 2 и 3 соедены паралельнопри паралельном соединении 1/R23=1/R2+1/R3А резистор 1 подключон к ним последовательноЗначить Rз=R1+R23=R1+R2*R3/R2+R3=4.6 Ом U=I*Rз=0.46 В
