Помогите со структурной формулой

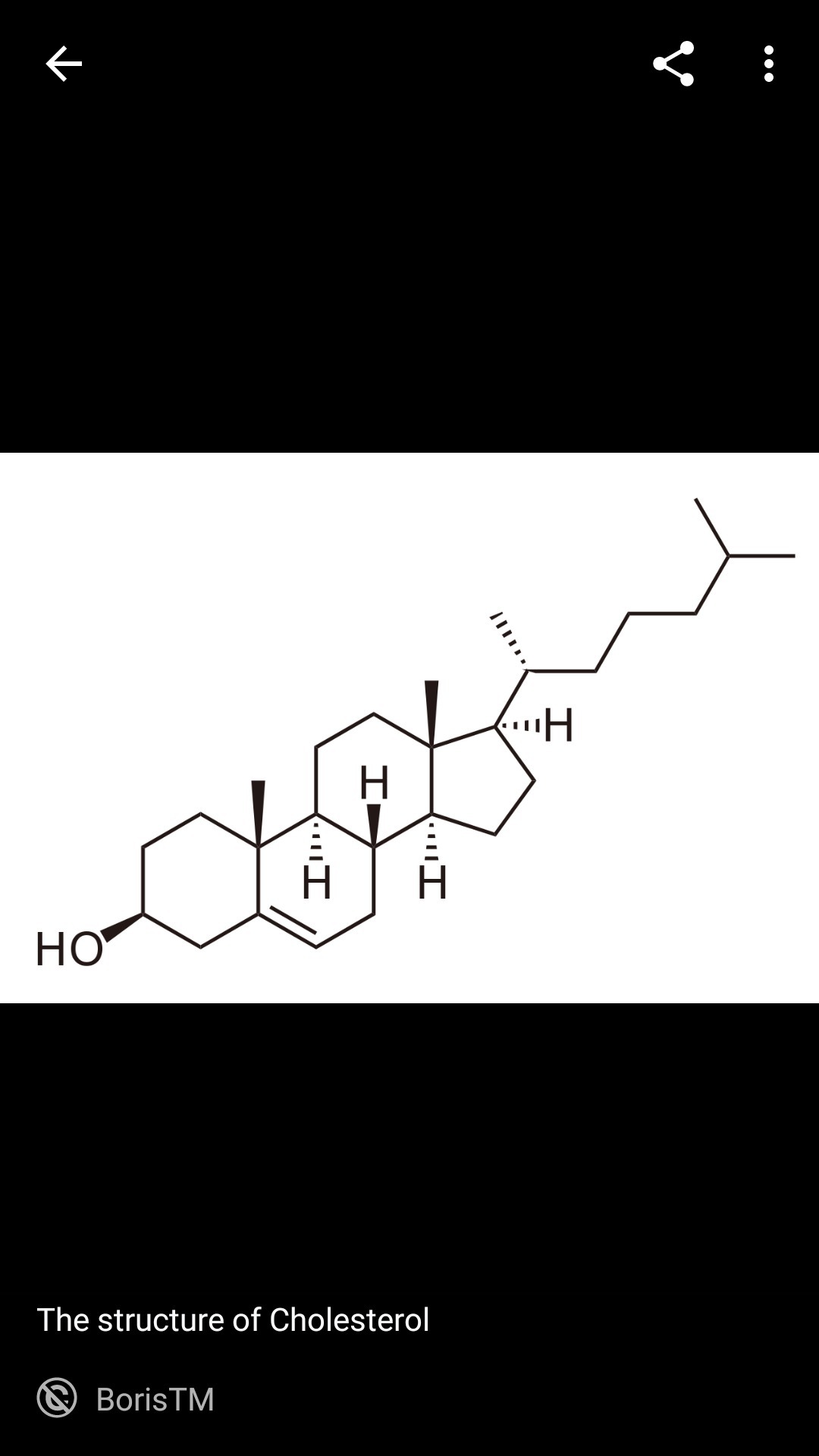

Это формула холестерина. Помимо обычных связей, присутствуют ещё жирная и пунктирная линии. На структурных формулах также часто можно увидеть связь, показанную стрелочкой. Что означают все эти условные обозначения?

Да, спасибо! Со стрелочкой впринципе разобрался, это действительно донорно-акцепторная связь показана

Скажите, а к типу химической связи клиновидные проекци отношения не имеют?

Хм, в некоторых случаях они имеют отношение к механизму химической реакции, так как определяют ее стереохимический результат. Например, в случае нуклеофильного замещения. Sn2 тип даёт инверсию конфигурации стереоцентра (то есть меняется расположение атомов в клиновидной проекции продукта на противоположное по отношению к субстрату, проще говоря). Sn1 будет давать рацемическую смесь. Таким образом, в целом, с позиции рассмотрения типа реакции как ее механизма ответ: имеют самое прямое отношение.

Спасибо большое!

Пожалуйста, удачи!

Так обычно изображают хиральные центры или в общем случае, когда важно указать пространственное окружение и направление связей конкретного атома углерода. В русской литературе это 'клиновидные проекции'.Связь 'жирная' направлена из плоскости страницы на нас, связь пунктирная направлена от нас (в плоскость страницы). Для sp3 -гибр атома С связи расположены по вершинам тетраэдра, следовательно две из них будут лежать в плоскости страницы и отмечены обычной толщиной линии, одна 'жирная' на нас, одна пунктирная от нас.Удачи вам!p.s. приведите пример соединения в комментах, где вы встретили связь со стрелочкой, я поясню вам (это может быть указанием на донорно-акцепторному связь, например, (C2H5)2O->BF3 или просто указанием полярности связи и направления действия I эффекта).
