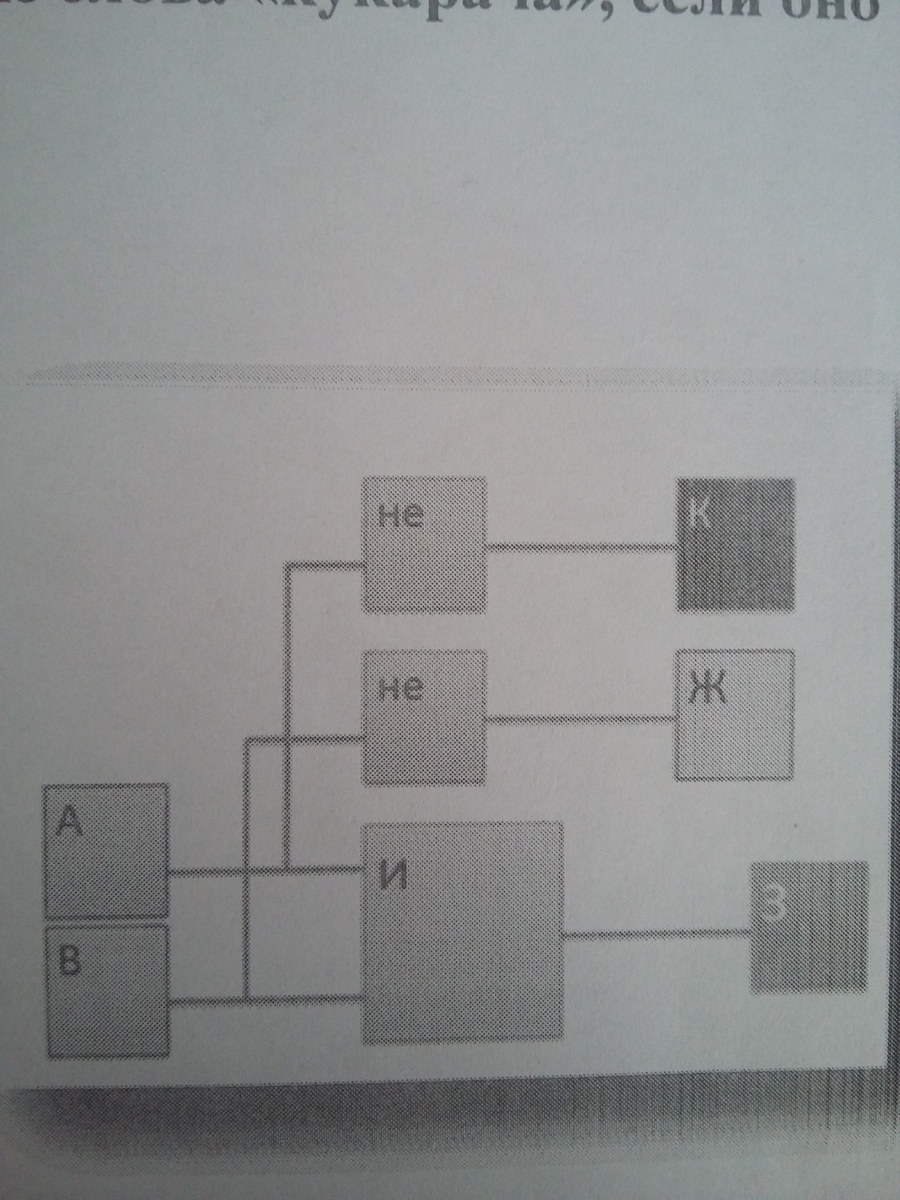

Имеется логическая схема светофора.На два выхода А и В могут подаваться сигналы 1 или 0.Если на выходах образуется сигнал 1 ,то загораются лампочки (жёлтый
, красный ,зелёный).Какая лампочка(лампочки)загорится ,если на входах будут сигналы А=0 и В=! (схема <<НЕ>> инвертирует сигналы -1 на 0,0 на 1 , схема <<И>> выдаёт 1 если оба сигнала на входе имеют 1 , в противном случае -0)?

К = не(А) = не(0) = 1 - горит!Ж = не(В) = не(1) = 0 - не горитЗ = А и В = 0 и 1 = 0 - не горитГорит красный свет.
