• Дан алгоритм сортировки яиц на птицефабрике, описанный на псевдокоде. Требуется представить его в виде блок-схемы.
    Алг Сортировка яиц
    Дано две калибровочных лунки (маленькая и большая), лоток с яйцами
    Надо разделить яйца на высшую, первую и вторую категории
    Нач
    Пока в лотке есть яйца
    Нц
    Взять яйцо из лотка
    Опустить в большую лунку
    Если яйцо не пролезает То
    Положить яйцо в корзину для высшей категории
    Иначе
    Опустить яйцо в маленькую лунку
    Если яйцо не пролезает То
    Положитьяйцо в корзину для первой категории
    Иначе
    Положитьяйцо в корзину для второй категории
    Всё
    Всё
    Кц
    Кон
    Подсказка 1: "Взять...", "Опустить...", "Положить..." - это действия, а не операции ввода или вывода, в блок-схеме вписываются в прямоугольники.
    Подсказка 2: конструкция Пока...НЦ...КЦ... легко изображается на блок-схеме в виде ветвления, только надо не забыть после окончания тела цикла провести стрелку к тому же ветвлению.

    Подсказка 3: содержимое блоков проще всего просто копировать из описания алгоритма.
    Подсказка 4: не удивляйтесь, что многие операторы псевдокода (Алг, Дано, Надо, НЦ, КЦ) не будут отображаться в блок-схеме.

Ответы 1

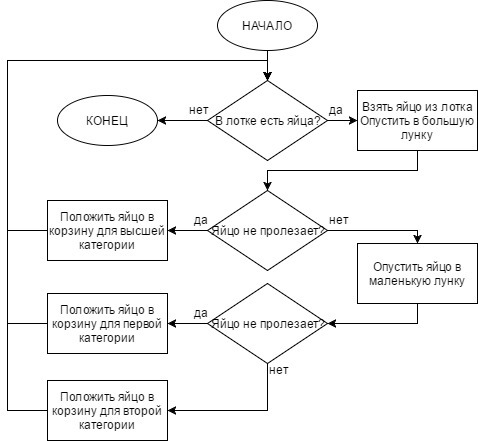

  • Блок-схема во вложении.
    answer img
