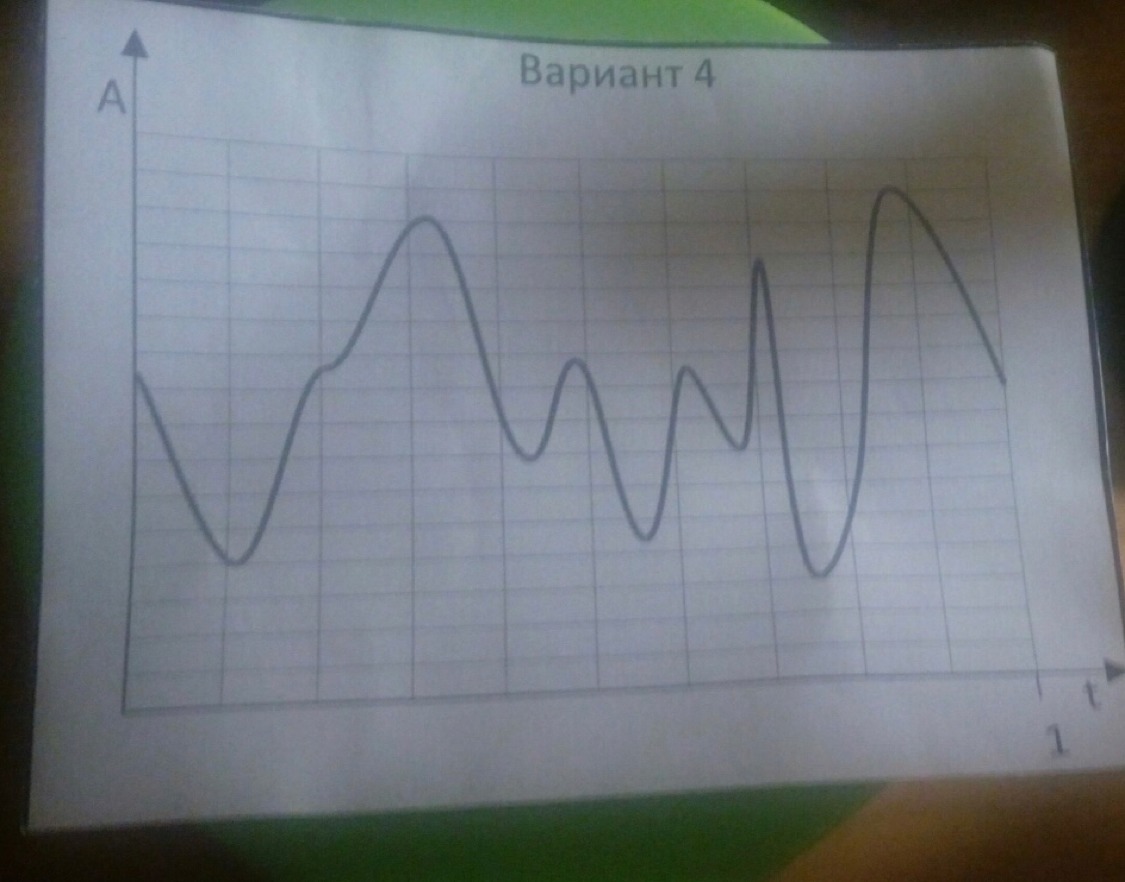

На рисунке изображено зафиксированное самописцем звучание 1 секунды речи.
Необходимо:
1)закодировать его в двоичном коде с частотой дискретизации 5 Гц(для рисунков номер 1-6) и 10 Гц(для рисунков номер 7-13) и глубиной звука 4 бита;
2) рассчитать информационный обьем закодированного звука.

1) На рисунке не пронумеровано, но на взгляд шкала времени (t) от 0 до 1 сек с шагом 0.1 сек, а шкала амплитуды (А) от 0 до 15. Если будешь переписывать, то проставь, чтоб было понятнее.

Для частоты 5 Гц, нам нужно сделать 5 снятий амплитуды: в 0.2, 0.4, 0.6, 0.8 и 1 с. Ориентируясь по рисунку, смотрим:

в 0.2 с амплитуда равна примерно 10 = 1010 в двоичной

0.4 = 8 = 1000

0.6 = 8 = 1000

0.8 = 5 = 0101

1.0 = 9 = 1001

Если записать все эти числа друг за другом, то получится закодированная секунда записи:

1010 1000 1000 0101 1001

2) Ее информационный объем равен 4 бита * 5 Гц * 1 с = 20 бит
