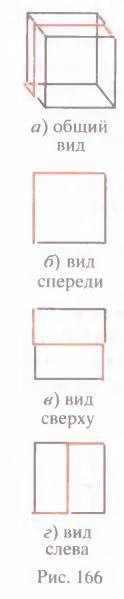

По поверхности стеклянного куба проходит ломаная линия, сделанная из толстой проволоки (рис. 166, а). Глядя на куб спереди, сверху и слева, мы видим, как располагается эта проволока, и можем изобразить три ее проекции. Вид спереди похож на букву Г, вид сверху — на Ч без половины вертикальной палочки, а вид слева — на стилизованную латинскую S (рис. 166, б, в, г). Рассмотрите ломаные и кривые линии на рисунке 167 и начертите в каждом случае три проекции (вид спереди, сверху и слева).

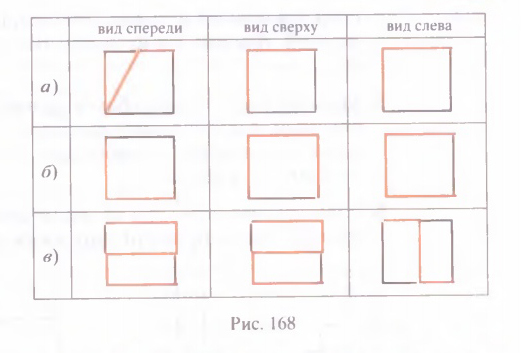

3. Обратное задание: даны проекции ломаных спереди, сверху и слева (рис. 168). Тонким карандашом нарисуйте куб, а на его поверхности проволоку, из которой сделаны эти ломаные (общий вид — как на рисунке 166, а).
