ПОМОГИТЕ, ПОЖАЛУЙСТА, С ИНЖЕНЕРНОЙ ГРАФИКОЙ(ЧЕРЧЕНИЕ)

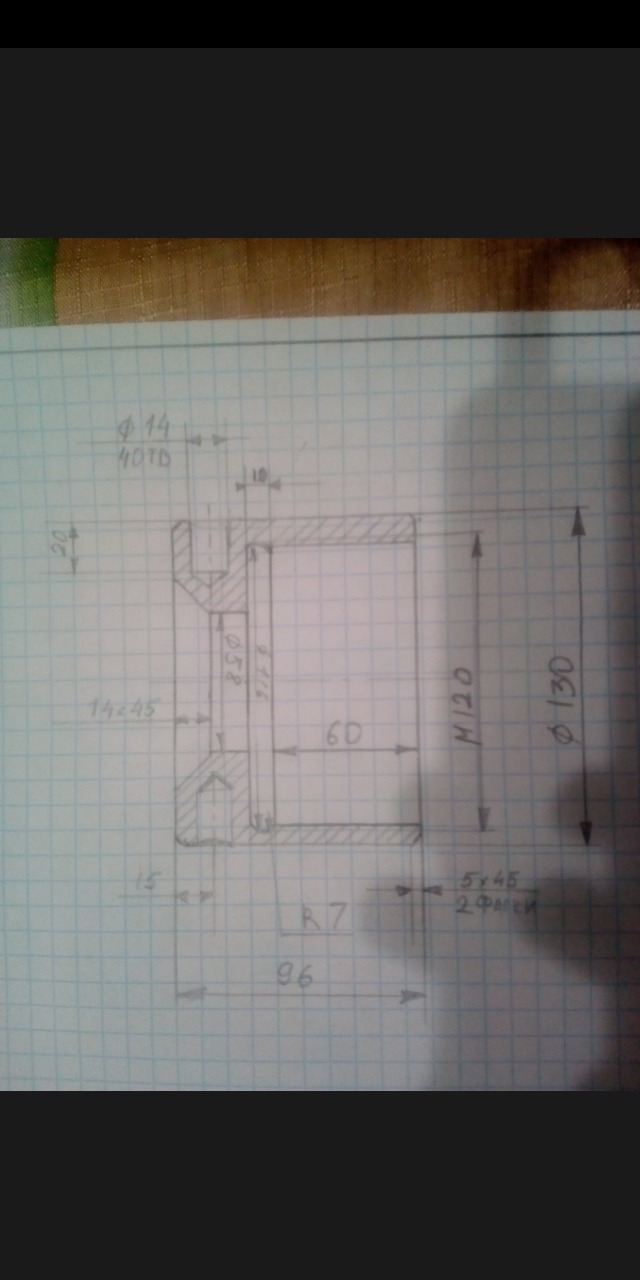

Нужно дочертить необходимые проекции с разрезами и сделать аксонометрию этой детали с разрезом (1 четверть)
ПОЖАЛУЙСТА, ПОМОГИТЕ

спасибо огромное)

пытался начертить по вашим размерам, эти 4 отверстия наезжают (граничащие линии) на внутреннюю полость, да и профиль у внутренней полости какой-то несуразный. Делайте по этим размерам. Я видел ваш сборочный чертеж, (времени не было вам помочь ранее), там размеров не указано, кстати этот сборочный чертеж есть на просторах интернета, в компасе.

спасибо)
