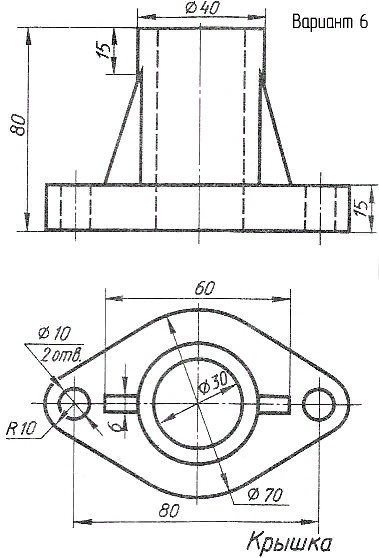

Помогите с чертежом нужен разрез!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

ошибка,препод написала вот что- совместисть 1/2 вида с 1/2 разреза на гл.виде и виде слева

Если смотреть на главный вид, то Вы видите с левой стороны от оси симметрии как выглядит деталь без разреза, а вторая половина (справа от оси симметрии) - разрез - это и есть Ваше задание. Но чтобы получить такой разрез - вырезают 1/4 детали.

Смотрите второй чертеж - Вам чертить его не нужно. Удачи!

мне какой перечерчивать скажите

Первый, где начерчены три вида детали: главный, слева и сверху.

Размеры в Вашем задании проставлены правильно, Вам их только нужно перенести на свой чертеж.

Сделала вырез 1/4 детали на главном виде.

Начертила вид слева.
