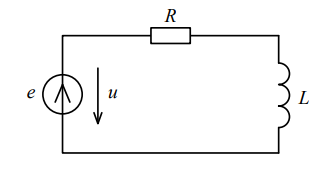

В цепи, которая изображена на рисунке, R=5 Ом, L=27,5 мГн, u=100sin(314 t + 30⁰ ) В. Определить i(t), p(t), p_R(t), p_L(t).

Заданный контур имеет параметры: I 1 = 3 А, I2 = 5 А, I4 = 5 А, I5 = 6 А, E1 =100 В, E2 = 37 В, E5 =146 В, R1 = R2 = R3 = R4 = R5 = R6 =10 Ом, R01 = R05 =1 Ом.

Построить график распределения потенциала вдоль заданного контура

Для схемы, которая приведена на рисунке, по законам Кирхгофа составить систему уравнений для определения токов.

Цепь состоит из последовательно соединенных конденсатора без потерь и индуктивной катушки. В резонансном режиме при напряжении источника питания 90 В напряжение на конденсаторе 180 В. Определить при резонансе напряжение на катушке и добротность контура.

Приемник соединен звездой: Za = Zb = Zc = 80 - j60, линейное напряжение источника Uл = 220 В. Определить токи, активную, реактивную и полную мощности приемника. Построить векторную диаграмму напряжений и токов.
