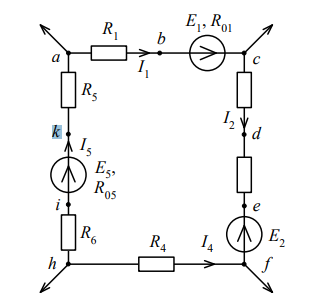

Заданный контур имеет параметры: I 1 = 3 А, I2 = 5 А, I4 = 5 А, I5 = 6 А, E1 =100 В, E2 = 37 В, E5 =146 В, R1 = R2 = R3 = R4 = R5 = R6 =10 Ом, R01 = R05 =1 Ом.

Построить график распределения потенциала вдоль заданного контура

Катушка с активным сопротивлением R=10 Ом, индуктивностью L=0,05 Гн подключена к источнику синусоидального напряжения, действующее значение которого U=120 В, а частота f=50 Гц. Определить полное сопротивление катушки, ток и сдвиг фаз между напряжением и током. Чему равна активная, реактивная и полная мощности? Вычислить активную и реактивную составляющие напряжения на зажимах катушки. Чему равна ЭДС самоиндукции, наводимая в катушке? Построить векторную диаграмму напряжений и тока.

В цепи R1=10 Ом, R2=R3=R5=25 Ом, R4=50 Ом, U=120 В. Определить токи в ветвях цепи и показание вольтметра, включенного между точками c и d, считая, что его сопротивление во много раз превышает сопротивление каждого из элементов цепи. Показать, что если R2/R4=R3/R5, то показание вольтметра V1 равно нулю.

Для схемы, которая приведена на рисунке, по законам Кирхгофа составить систему уравнений для определения токов.

В цепи, которая изображена на рисунке, R=5 Ом, L=27,5 мГн, u=100sin(314 t + 30⁰ ) В. Определить i(t), p(t), p_R(t), p_L(t).
