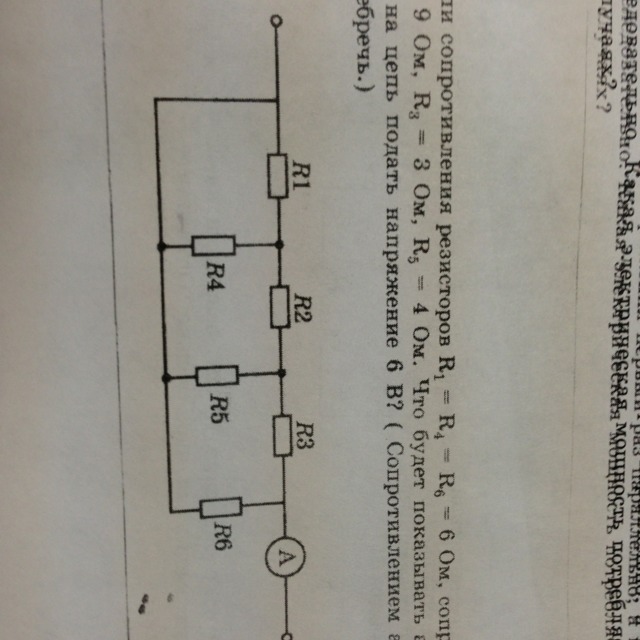

В цепи (рис. ) сопротивление каждого из резисторов R1, R4, R6 равно 6 Ом, сопротивление резистора R2 равно 9 Ом, резистора R3 — 3 Ом, резистора R5 — 4 Ом. Что будет показывать амперметр, если между точками В и С создать напряжение 6 В? (Сопротивлением амперметра пренебречь.)

Сопротивлением амперметра пренебречь.

Общее сопротивление резистров  R123456

1/R14=(1/R1+1/R4 = 1/6+1/6 =2*1/6 =1/3 ; R14=3 Ом

R124 = R14 +R2 =3+9 =12 Ом

1/R1245 = 1/R5 + 1/R124 =1/4 + 1/12= (3+1)/12=4/12 =1/3 ; R1245 =3 Ом

R12345 = R1245 +R3 = 3 +3 =6 Ом

1/R123456 = 1/R6 +1/R12345 = 1/6 +1/6 =2*1/6 =1/3  ; R123456 = R = 3 Ом

сила тока на амперметре I = U/R = 6B / 3Ом= 2А

ОТВЕТ 2А
