• Помогите, пж
    Очень срочно
    Если возможно, с объяснениями!))

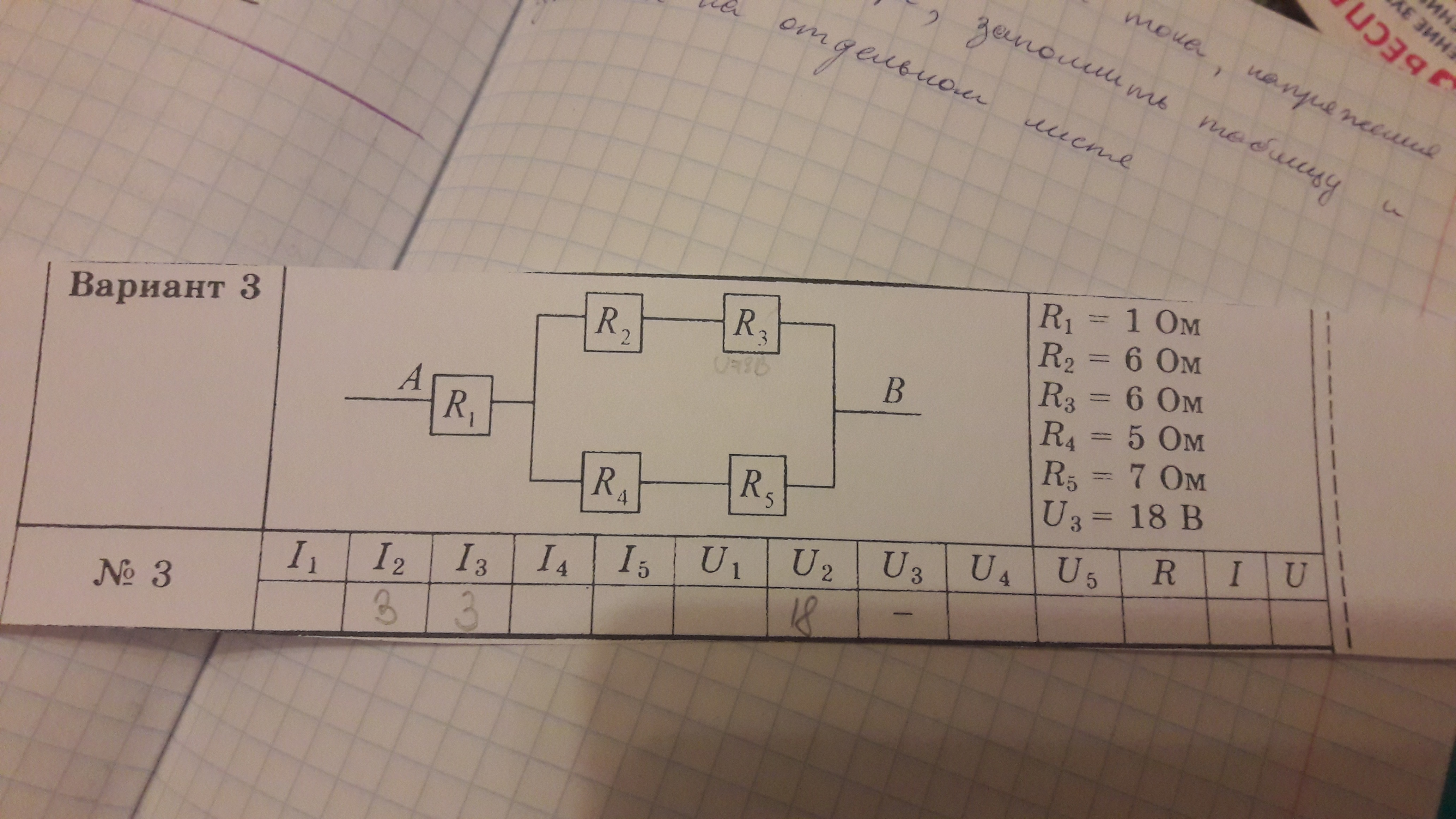

    question img

Ответы 2

  • Закон Ома I=U/R; U=IR; R=U/I; При последовательном соединении сопротивления складываются, а при параллельном общее сопротивление  рассчитывается по формуле R=(1/R1+1/R2+1/R3)^-1Напряжения при последовательном соединении складываются, а при параллельном напряжение на всех проводниках, подключенных параллельно, равно. Ответ на фото.
    answer img
    • Автор:

      muscles
    • 6 лет назад
    • 0
  • 1) Так как R₃ = 6 Ом и U₃ = 18 В, то:  I₃ = I₂ = U₃/R₃ = 18:6 = 3 (A)2) Так как R₂ = 6 Ом и I₂ = I₃ = 3 A, то:  U₂ = I₂R₂ = 18 (B)3) Так как R₃₊₂ = R₃ + R₂ = 6 + 6 = 12 (Ом), то:  U₃₊₂ = I₂*R₃₊₂ = 3*18 = 36 (В)4) U₃₊₂ = U₄₊₅ = 36 (B)5) R₄₊₅ = R₄ + R₅ = 5 + 7 = 12 (Ом)6) I₄₊₅ = I₄ = I₅ = U₄₊₅/R₄₊₅ = 36:12 = 3 (A)7) U₄ = I₄*R₄ = 3*5 = 15 (В)8) U₅ = I₅*R₅ = 3*7 = 21 (B)9) 1/R₂₊₃₊₄₊₅ = 1/R₂₊₃ + 1/R₄₊₅ = 1/12 + 1/12 = 1/6       R₂₊₃₊₄₊₅ = 6 (Ом)10) I₂₊₃₊₄₊₅ = I₂₊₃ + I₄₊₅ = 3 + 3 = 6 (A)  => I₁ = I = 6 A11) U₁ = I₁*R₁ = 6*1 = 6 (B)12) R = R₁₊₂₊₃₊₄₊₅ = R₁ + R₂₊₃₊₄₊₅ = 1 + 6 = 7 (Ом)13) U = I*R = 6*7 = 42 (В)
    answer img
