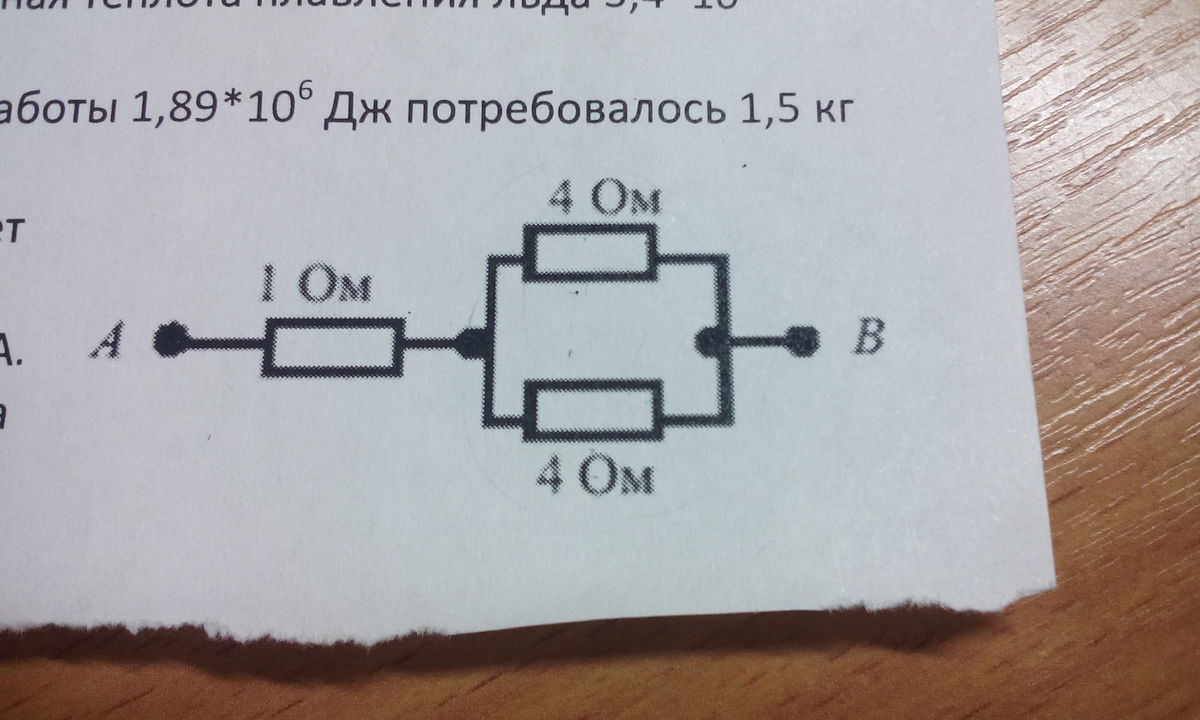

Рассчитайте сопротивление электрической цепи представленной на рисунке Найдите силу тока на каждом проводнике если напряжение между точками А и В равно 12
a) 9 Ом, 1 А, 4 А, 4 А
b) 4 Ом, 4 А, 4 А, 4 А
c) 1 Ом, 3 А, 2 А, 1 А
d) 2 Ом, 1 А, 3 А, 3А
e) 3 Ом, 4 А, 2 А, 2 А

Сопротивление цепи:R = R₁ + R₂R₃/(R₂+R₃) = 1 + 4*4/(4+4) = 1+2 = 3 (Ом)Сила тока в проводниках:I = I₁ = U/R = 12/3 = 4 (A)I₂ + I₃ = 4 (A)I₂ = I₃ = 2 (A)Напряжение на концах проводников:U₁ = I₁R₁ = 4*1 = 4 (B)U₂ = U₃ = I₂*R₂ = I₃*R₃ = 2*4 = 8 (B)Ответ: Е). 3 Ом; 4 А; 2 А; 2А.
