30 баллов за подробный ответ

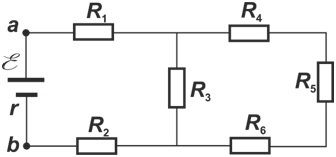

В цепи, схема которой изображена на рисунке 13 все резисторы имеют одинаковые сопротивления R. ЭДС источника E, а его внутреннее сопротивление r. Напряжение на зажимах aи bравно Uab, напряжение на резисторах и токи в них соответственно равны U1, U2, U3, U4, U5, U6 и I1, I2, I3, I4, I5, I6. Определить величины, обозначенные в таблице 3 знаком вопроса.
Дано
Е=13В
r=0,5Ом
R1=R2=R3=R4=R5=R6=R=1Ом
Найти
U3
I6

R456=3 Om, R3456=1*3/(1+3)=0.75 Om, Rобщ(аб) = 2.75 Ом, Rцепи=3.25 Ом, Iобщ= 13/3.25=4А, U3=13-4*(0.5+1+1)=3B, I6=I4=I5= 3/3=1A
