Фізика 8 клас
20балів

Три резистори опором 2,8,8 Ом з’єднані за схемою. Сила струму 0,5 А. Обчисліть напругу

Опори 1,2,3,4 Ом з’єднані за схемою. Обчисліть загальний опір

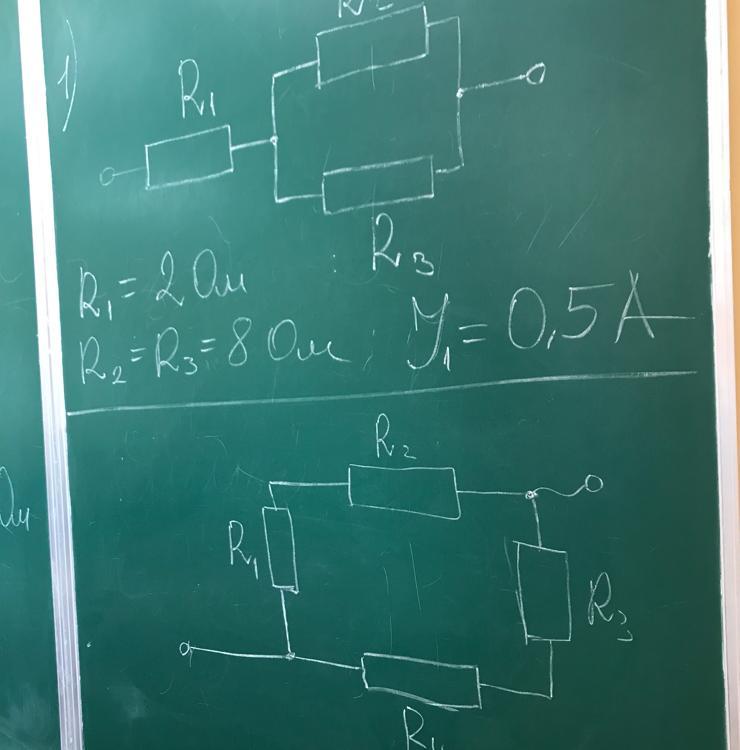

Зверху схема до першої задачі
Знизу до другої

1-я схема.

Соединение проводников смешанное (последовательно-параллельное).

Сопротивление R₂₃:

                 R₂₃ = R₂R₃/(R₂+R₃) = 64 : 16 = 4 (Ом)

Общее сопротивление цепи:

                 R = R₁ + R₂₃ = 2 + 4 = 6 (Ом)

Напряжение на всей цепи:

                 U = IR = 0,5 · 6 = 3 (В)

Напряжение на R₁:

                 U₁ = IR₁ = 0,5 · 2 = 1 (В)

Напряжение на R₂₃:

                 U₂₃ = IR₂₃ = 0,5 · 4 = 2 (В)

  или так: U₂₃ = U - U₁ = 3 - 1 = 2 (В)

Ток через R₁:

                 I₁ = I = 0,5 (A)

Ток через R₂ и R₃:

                I₂ = I₃ = U₂₃/R₂ = 2 : 8 = 0,25 (A)

----------------------------------------

2-я схема.

Соединение проводников смешанное (последовательно-параллельное): две группы последовательно соединенных резисторов соединены между собой параллельно.

Сопротивление:

                  R₁₂ = R₁ + R₂ = 1 + 2 = 3 (Ом)

                  R₃₄ = R₃ + R₄ = 3 + 4 = 7 (Ом)

Общее сопротивление:

                  R = R₁₂R₃₄/(R₁₂+R₃₄) = 21 : 10 = 2,1 (Ом)
