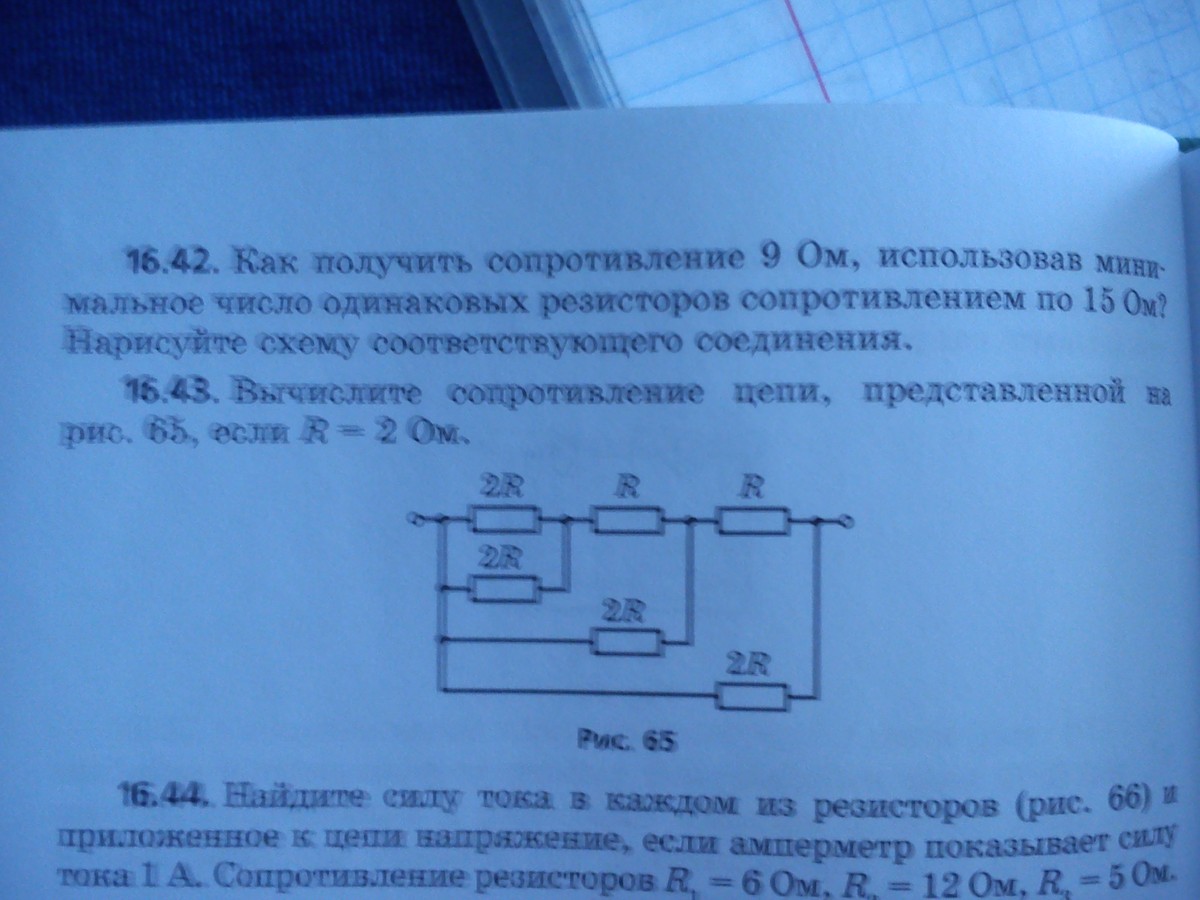

Помогите пожалуйста решить 16.43.
Заранее спасибо)))

Спасибо большое)(

)))))

Параллельное рассчитывается как 1/R=1/R1+1/R2.....+1/Rn,в нашем случае резистора два 1/R=1/R1+1/R2 преобразовываем;R=(R1*R2)/R1+R2 расчет с верхнего левого угла R1об=(2R*2R)/4R=R;При последовательном складываем R2об=R1об+R=R+R=2R;дальше такое же решение повторяется.Rоб=R=2Ом
