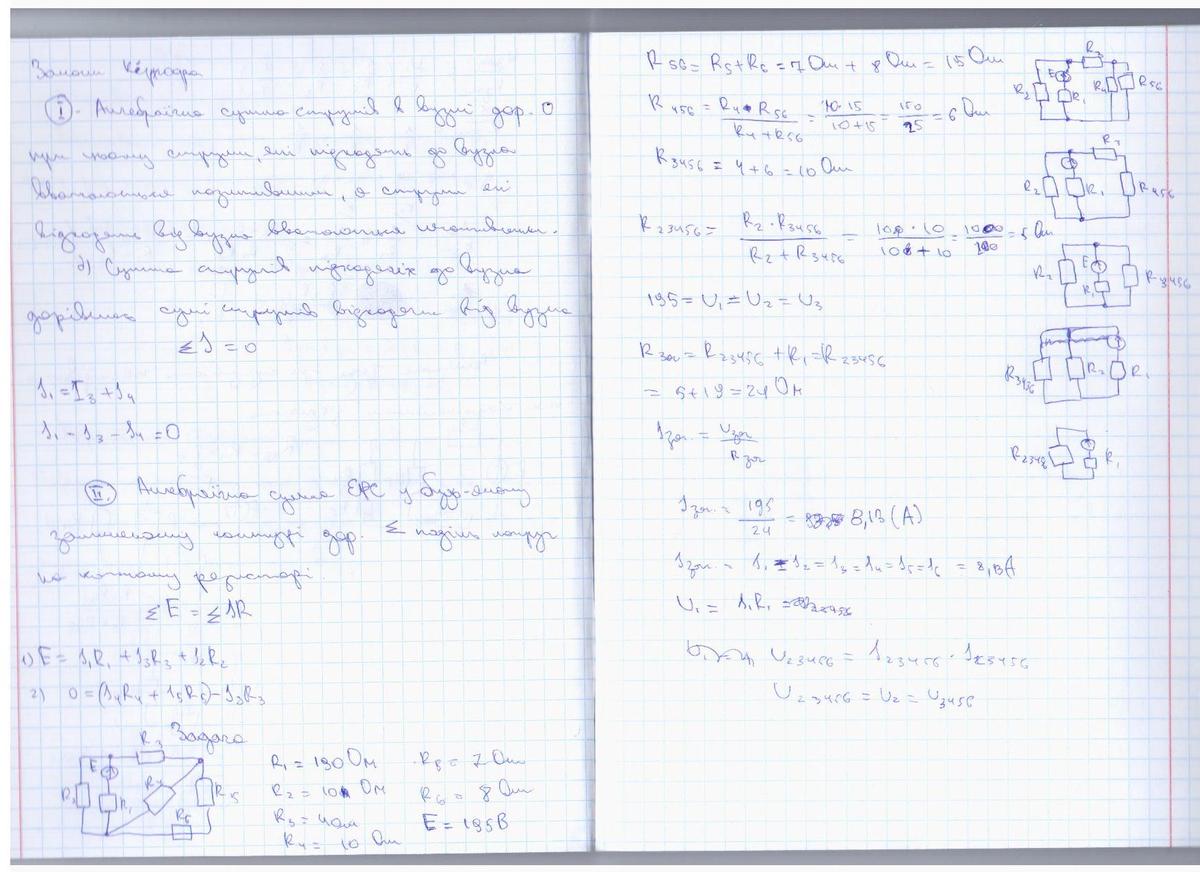

нужно найти все U и все I тоесть напряжения и силы токов начало решения на правой странице нужно дорешать

 R1=19 Om   R56=

R2=10 Om    R456=6 Om

R3=4 Om      R3456=10 Om

R4=10 Om    R23456=5 Om

R5=7 Om      R∑=24 Om

R6=8 Om

E=196 B

-----------------------------------------------------

найти все U и все I то есть напряжения и силы токов

∑ =123456

R∑=24 Om ; U∑=E=195 B ; I∑ =E/R∑=195/24=8.125 A

R1 , R23456 - соединение последовательное

I1=I23456=I∑=8.125 A

U1=I1*R1=8.125*19=154.375 B

U23456=I23456*R23456=8.125*5=40.625 B

R2 , R3456 - соединение параллельное

U23456=U2=U3456=40.625 B

I2=U2/R2=40.625/10=4.0625 A

I3456=U3456/R3456=40.625/10=4.0625 A

R3 , R456 - соединение последовательное

I3456=I3=I456=4.0625 A

U3=I3*R3=4.0625*4=16.25 B

U456=I456*R456=4.0625*6=24.375 B

R4 , R56 - соединение параллельное

U456=U4=U56=24.375 B

I4=U4/R4=24.375/10=2.4375 A

I56=U56/R56=24.375/15=1.625 A

R5, R6 - соединение последовательное

I5=I6=I56=1.625 A

U5=I5*R5=1.625*7=11.375 B

U6=I6*R6=1.625*8=13 B
