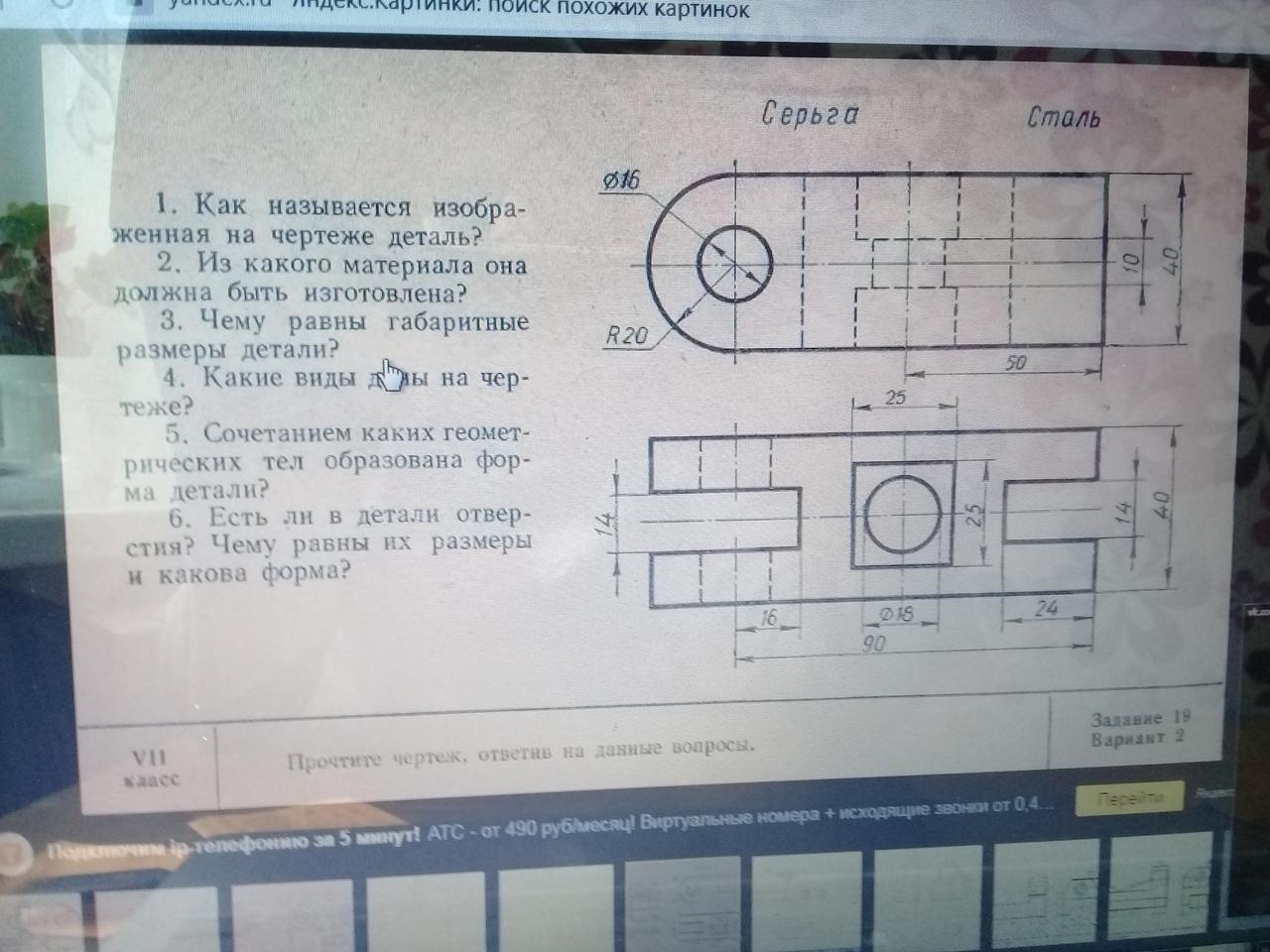

Даю 20 баллов . Но решите пожалуйста правильно.Очень прошу помогите с черчением.

А 4.Ведь не только прямоугольный параллелипипед и цилиндр но еще и ...

Больше ничего нет..)))

А вы могли бы объяснить , как у отверстие 16 мм , глубина 13 мм, и у другого 18, и глубина 10.

В первом случае два отверстия, диаметром 16 мм и глубиной 13 мм каждое, с общей осью, - в левой части детали.

1. Серьга

2. Из стали

3. 110 мм - ширина, 40 мм - длина, 40 мм - высота.

4. Вид спереди (тот, который сверху..))

   вид сверху (тот, который снизу...))

5. Прямоугольный параллелепипед; цилиндр.

6. Сквозное цилиндрическое отверстие d = 16 мм и глубиной 13 мм каждое в цилиндрической части детали.

Сквозное цилиндрическое отверстие d = 18 мм и глубиной 10 мм в центральной части детали.

Два встречных отверстия квадратной формы, со стороной 25 мм и глубиной 15 мм каждое, в центральной части детали, совмещенные по оси с цилиндрическим отверстием.
