При проектировании БД были определены следующие отношения: МАГАЗИН (Номер_магазина, Тип, Адрес, Директор, Телефон) ; ОТДЕЛ (Название_отд, Заведующий, Телефон) ; ПРОДАВЕЦ (Табельный_ном. , Фамилия, Имя, Отчество, Категория) Являются ли эти отношения связанными? Добавьте всё, что необходимо для их связи; изобразите схему БД в графическом виде.

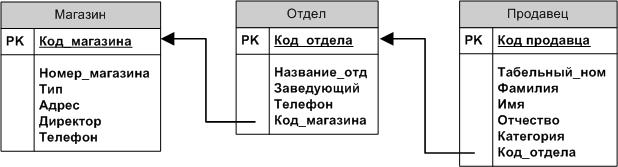

Исходные отношения не связаны. Необходимые поля для связи добавлены (см. вложение). Примечание: PK - Primary Key (первичный ключ).
