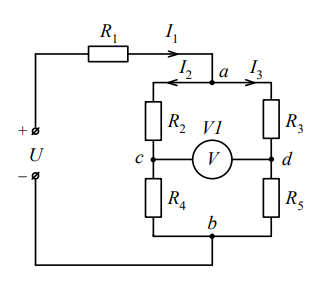

В цепи R1=10 Ом, R2=R3=R5=25 Ом, R4=50 Ом, U=120 В. Определить токи в ветвях цепи и показание вольтметра, включенного между точками c и d, считая, что его сопротивление во много раз превышает сопротивление каждого из элементов цепи. Показать, что если R2/R4=R3/R5, то показание вольтметра V1 равно нулю.

Помогите пожалуйста, очень срочно 🤧

Задача 1. Определите напряжение на резисторе, изготовленном из константановой проволоки, если по ней проходит ток силой I = 2 А. Длина проволоки I = 40 м, площадь поперечного сечения S = 1,0 мм2, удельное сопротивление константана 0,5 • 10-6 Ом/м

Задача 2. Найдите ЭДС источника тока и его внутреннее сопротивление, если при подключении к нему сопротивления R1 = 16 Ом сила тока в цепи I1 = 1 А, а при подключении сопротивления R2 8 Ом -сила тока I2 = 1,8 А.

ar

Катушка с активным сопротивлением R=10 Ом, индуктивностью L=0,05 Гн подключена к источнику синусоидального напряжения, действующее значение которого U=120 В, а частота f=50 Гц. Определить полное сопротивление катушки, ток и сдвиг фаз между напряжением и током. Чему равна активная, реактивная и полная мощности? Вычислить активную и реактивную составляющие напряжения на зажимах катушки. Чему равна ЭДС самоиндукции, наводимая в катушке? Построить векторную диаграмму напряжений и тока.

Заданный контур имеет параметры: I 1 = 3 А, I2 = 5 А, I4 = 5 А, I5 = 6 А, E1 =100 В, E2 = 37 В, E5 =146 В, R1 = R2 = R3 = R4 = R5 = R6 =10 Ом, R01 = R05 =1 Ом.

Построить график распределения потенциала вдоль заданного контура

Для схемы, которая приведена на рисунке, по законам Кирхгофа составить систему уравнений для определения токов.
