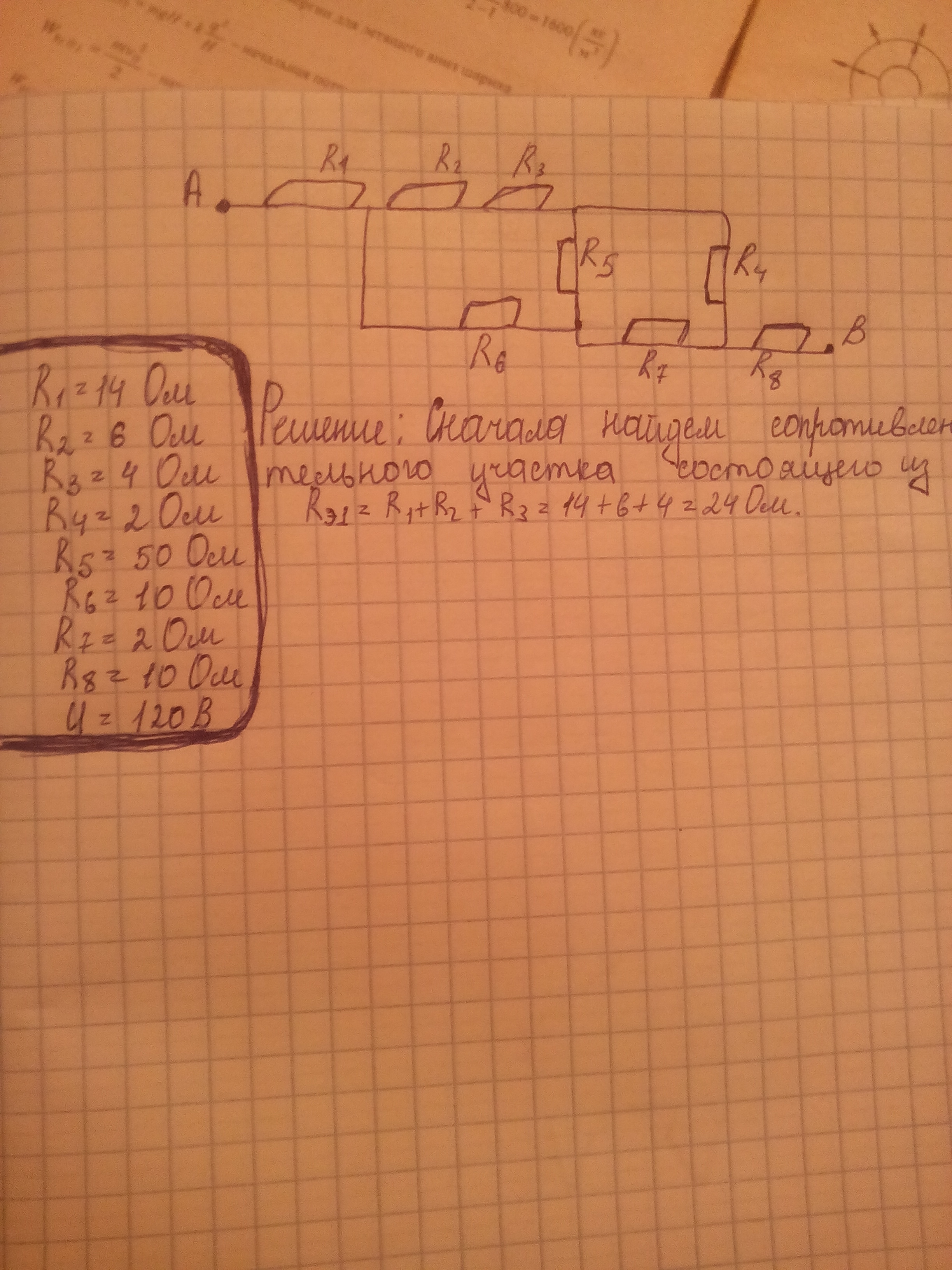

СРОЧНО! Найдите распределение токов и напряжений. СРОЧНО!

СОПРОТИВЛЕНИЯ R1,R2,R3 дают 24 Омсопротивления R1,R6 lf.n 24 ОмСопротивления R8,R4 дают 12 ОмСопротивления R8,R7 дают 12 Омс обоих концов сопротивления R5 одинаковые потенциалы и ток через него идти не будет, выбрасываем егоR234=6+4+2=12 ОМR67=10+2=12 Ом1/R23467=1/R234+1/R67=2/12   R23467=6 ОмRo=14+6+10=30 ОмIo=Uo/Ro    Io=120/30=4АI1=I8=Io=4.AU1=4*14=56 ВU8=4*10=40 BU234=4*6=24ВI234=U234/R234=24 B/12 Ом=2 AI2=I3=I4=2 AI67=U234/R67=24/12=2 AI6=I7=2 AU2=I2*R2=2*6=12 BU3=I3*R4=2*4=8 BU4=I4*R4=2*2=4 BU6=2*10=20 BU7=2*2=4 B
